與Film QA Pro?軟件(Gafchromic?膠片判讀軟件)配合使用時，這些膠片可提供完整、準確的劑量測量結果。即時生成的高分辨率圖像確保了數據的完整性，從而增強了物理學家和患者的信心和安心感。
美國Ashland Gafchromic? EBT4 放射治療膠片產品簡介：
Gafchromic? EBT4 是專門為電離輻射吸收劑量測量而設計的膠片，旨在為放射治療應用提供快速、高度準確的測量，特別適用于高能光子。該膠片在0.2 ~ 10Gy的動態劑量范圍內使用性能表現良好，適用于IMRT、VMAT和近距離治療等多用應用。測量劑量顯著大于10 Gy的劑量?jī)?yōu)選EBT-XD或MD-V3，而HD-V2適用于更高劑量的測量。
EBT4 膠片是由三層結構組成的三明治結構，中間是 28μm厚的活性層 ，上下各一層125 μm的啞光聚酯襯底?；钚詫影钚晕镔|(zhì)，標記顏料，穩定劑和其他使膠片具有能量獨立性的物質。不同批次膠片的活性層厚度會有微小的差異。
EBT4加入黃色標記顏料, 配合RGB膠片掃描儀和FilmQAPro?軟件使用，使多通道劑量分析流程優化。
美國Ashland Gafchromic? EBT4 放射治療膠片主要技術特性:
? 劑量范圍：0.2 Gy to 10 Gy, 適用于IMRT 和VMAT
? 實時顯影，無需洗片
? 能量依賴性：從 100 keV 到 MV 范圍，響應差異接近組織等效劑量
? 近組織等效
? 高空間分辨率：可分辨小至 25 μm 或更小的特征采用專有新技術
? 在活性層中加入標記染料的專利新技術
——可通過多通道劑量測定法校正非均勻性
——降低紫外/可見光敏感性
? 在高達60°C的溫度下穩定

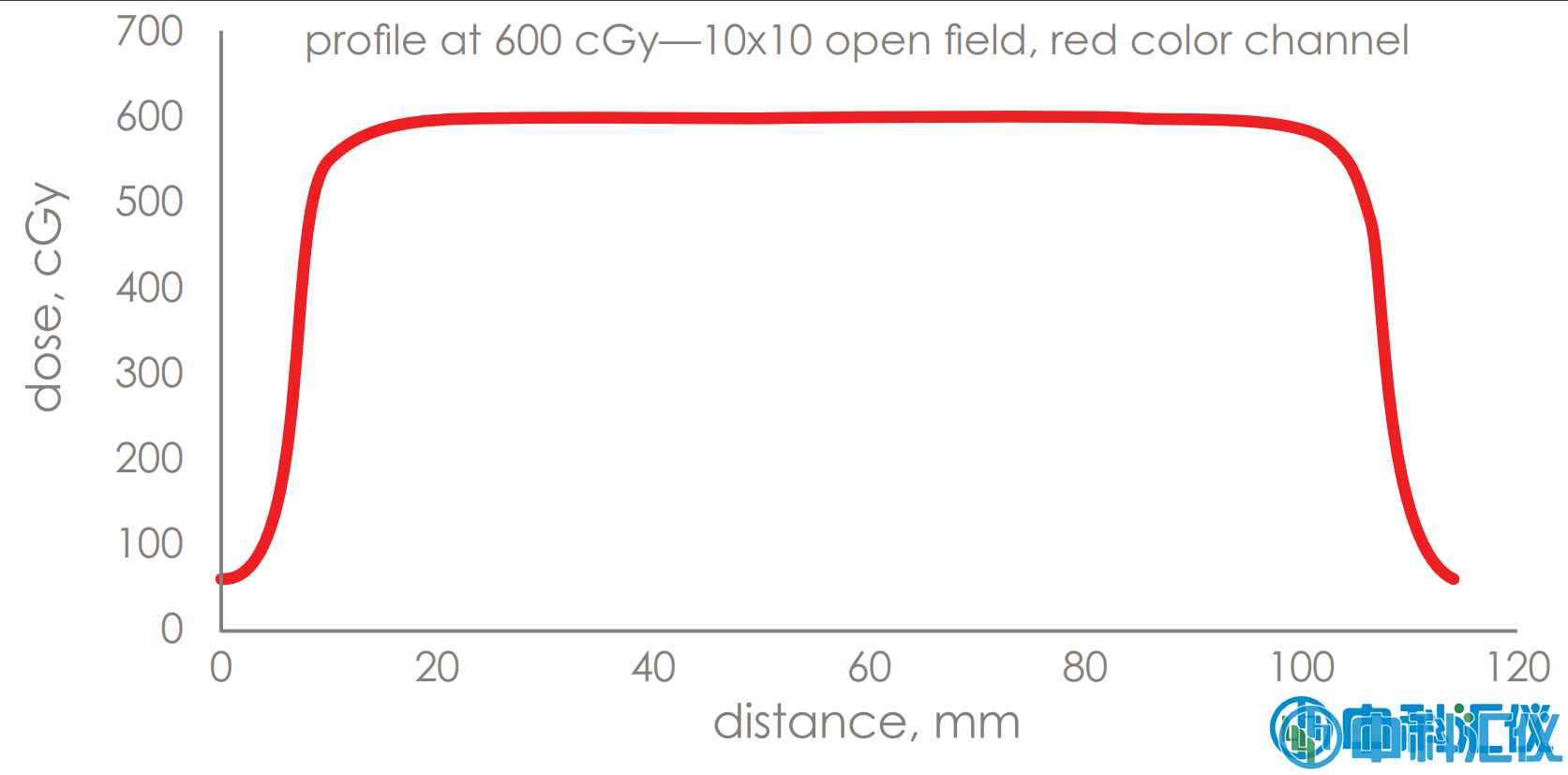

圖1: 改進的信噪比降低了劑量測量的不確定性，以獲得更好的劑量測量結果
美國Ashland Gafchromic? EBT4 放射治療膠片性能數據及用戶使用指南：
和其他gafchromic? 膠片一樣, EBT4 劑量測定膠片可以在室內光線條件下進行短時間處理，不會有顯著影響。然而，不建議將膠片暴露在室內光線條件下數小時，膠片在不使用時，應該避光保存。 當EBT4 膠片中的活性成分在輻射中曝光，會形成一種藍色聚合物，其對光波中633 nm光波吸收良好。
建議Gafchromic? EBT4 劑量測定膠片搭配48位(每個通道16位)平板彩色掃描儀使用。型號為EPSON Expression12000XL 以及停產的11000XL和10000XL圖片掃描儀。這些都是彩色掃描儀，有紅、綠、藍三個通道(每個通道16位)，并且這幾個型號掃描幅面大。
圖 2 顯示了 EBT4 膠片在 Epson 12000/10000/11000XL 掃描儀上的典型劑量響應曲線。我們建議將校準曲線擬合為具有以下形式的函數：
dX(D) = a + b/(D-c)
其中 dX(D) 表示劑量為 D 時掃描儀通道 X 中膠片的吸光度，a、b、c 為待擬合的方程參數。
此類函數的優點是：
? 便于相互轉換：用劑量值來得出光密度或者通過光密度得到劑量值
? 由于膠片光密度隨曝光劑量增加而增加，當劑量到達膠片飽和劑量時，光密度趨于定值。這個函數的變化和膠片光密度隨曝光劑量的變化一致。而多項式函數在其擬合數據以外，不能很好匹配膠片的變化。
? 由于該函數很好地匹配膠片變化，所以我們需要很少的刻度點就可以決定刻度曲線，更少的刻度點意味著節省時間和膠片：一般只需要6–8個點(包括未曝光膠片)來完成刻度流程。

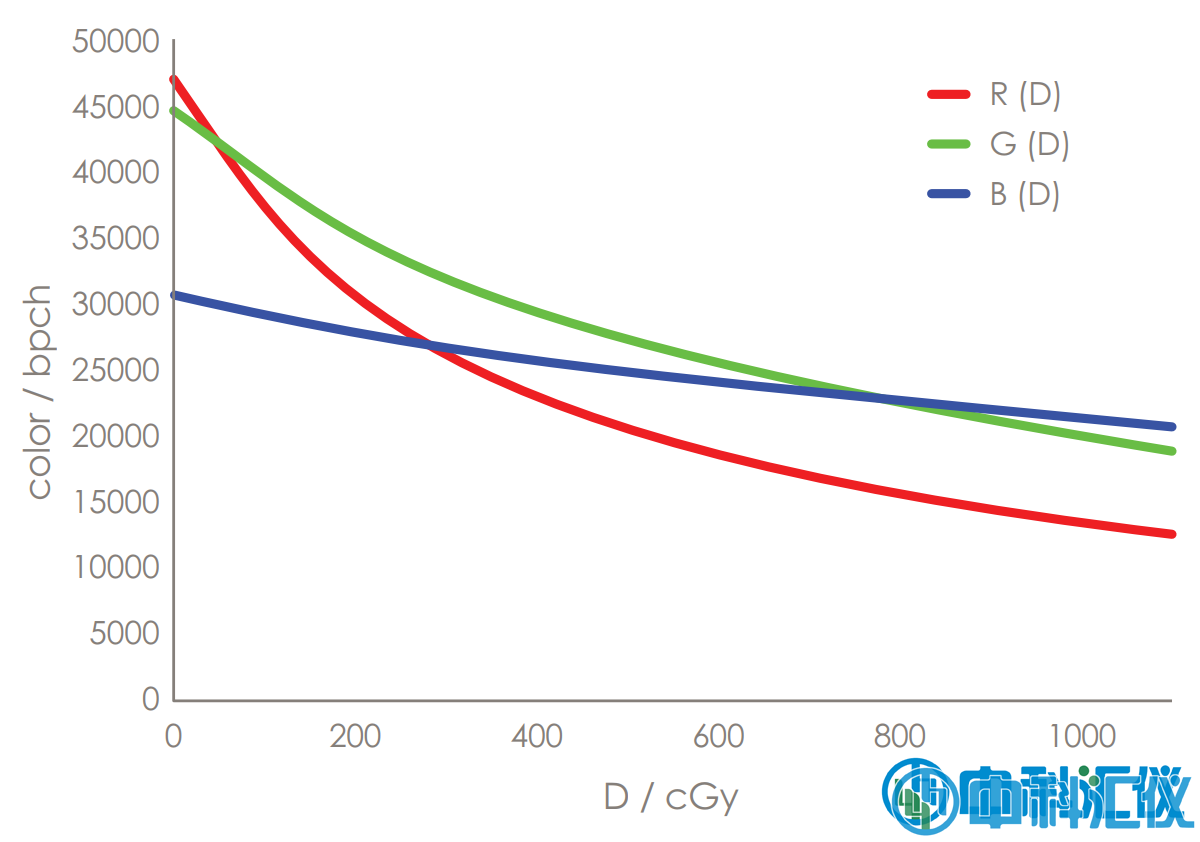

圖2：Gafchromic? EBT4 典型劑量響應曲線
美國Ashland Gafchromic? EBT4 放射治療膠片技術參數：
| 結構 | 三層結構：中間28 μm作用層，上下各一層125 μm 啞光聚酯基板 |
| 尺寸 | 8” x 10”, 其他尺寸可根據要求定制 |
| 劑量范圍 | 0.2 Gy ~10 Gy |
| 能量依賴 | 100 keV~18 MeV能量范圍內曝光，凈光密度值增長差異<5% |
| 劑量分割響應 | 單次25 Gy和每次間隔30 min，單次5 Gy照射5次，凈光密度差異<5% |
| 劑量率響應 | <5%以劑量率3.4 Gy/min和0.034 Gy/min分別照射10 Gy，凈光密度差異<5% |
| 光穩定性 | 1000 lux/日，光密度變化<5 x 10–3 |
暗穩定性 (未曝光膠片穩定性) | 23 °C條件下，光密度變化<5 x 10–4 /天；冷藏條件下，光密度變化<2 x 10–4 |
| 一致性 | 靈敏度優于均值 ±3%; 使用FilmQAPro? 和三通道劑量分析，劑量一致性優于±2% |
產品型號與規格：
| 產品型號 | 規格 | 貨號 |
| EBT4 | 8”x10”，每盒25張 | 973857 |
| EBT4P | 8”x10”，每盒25張 | 973858 |
| EBT4-1417 | 14”x17”，每盒10張 | 973882 |
| EBT4 未覆膜 | 8”x10”，未覆膜，每盒25張 | 973860 |
| EBT4 ballcube I | 10對 | 973883 |
| EBT4 ballcube II | 10對 | 973884 |
| EBT4 AQA | 每盒100張 | 973885 |
| EBT4 mini ballcube | 10對 | 973886 |
| EBT4 XLT | 10對 | 973887 |
圖3: Gafchromic? EBT4 劑量膠片結構
