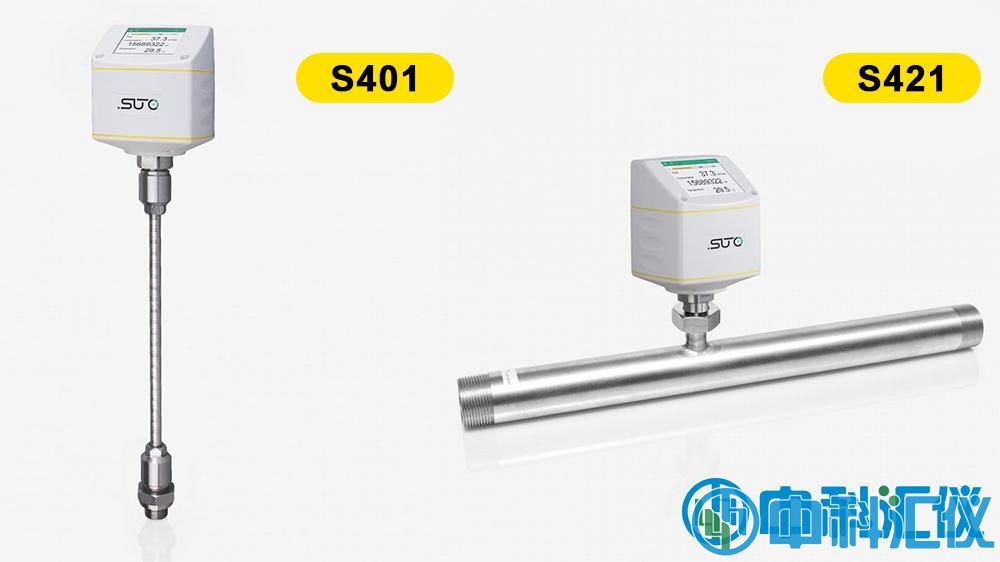

德國希爾思SUTO S401/S421熱式質量流量計使用工業IP65聚碳酸酯-ABS外殼在惡劣環境中為設備提供良好的保護。金屬部件由不銹鋼制成，經久耐用。
德國希爾思SUTO S401/S421熱式質量流量計產品簡介：
S401和S421熱式質量流量計適合集成到工藝過程控制或監測系統中。多種信號輸出可與系統無縫整合。
? 隔離的4 ... 20 mA模擬輸出用于讀取實際流量值
? 隔離的脈沖輸出用于讀取累積量
?Modbus/RTU以數字方式讀取測量值
? Modbus/TCP輸出支持PoE，可將流量計連接到本地網絡，并通過以太網對其供電
插入式流量計支持管徑為1"至 12"及更大的管道。通過使用1/2"球閥，S401可帶壓安裝，特別適用于不能停工的場合。管道式流量計提供尺寸為1/2"至3"的測量管段，可方便地將流量計集成到現有的管道系統中。
S401 / S421可由外部移動電源通過連接電纜A553 0154供電說明：由于運輸限制，移動電源需客戶自行采購 (USB-C，20 V，蕞小電流100 mA)
S401可借助1/2"球閥進行帶壓安裝，傳感器探頭需要在管道中央。
? 管徑DN25及以上
? 兩種安裝方式：中 心位置安裝以及用于大管徑 (> DN250)的100 mm插入深度安裝
? 通過1/2"球閥帶壓安裝
S421傳感器單元可以很方便地拆卸下來進行校準。(單獨提供封閉蓋子)
? 支持的管道尺寸：DN15, DN20, DN32, DN40, DN50,DN65, DN80
? 滿足你的需要：提供多種工藝連接 (R型螺紋、EN 1092-1法蘭及ANSI法蘭)
? 傳感器可互換(方便的傳感器更換)
? 可選流動調整器，無需上游直管段
德國希爾思SUTO S401/S421熱式質量流量計產品特點：
· 借助1/2"球閥，S401可帶壓安裝
· S421帶測量管段，讀數準確可靠
· 基于熱式質量流量測量原理，無需額外的壓力或溫度補償
· 響應時間快，測量范圍廣
· 熱式質量流量計可用于不同的工藝氣體，如：N2, CO2, O2及其他工業氣體
德國希爾思SUTO S401/S421熱式質量流量計產品應用：
· 測量主管和配送管道中的壓縮空氣/工業氣體的流量和累積量
· 配送網絡內的壓縮空氣成本分攤
德國希爾思SUTO S401/S421熱式質量流量計技術參數：
| 測量參數 | 流量 | 精度 | 1.5%測量值±0.3%滿量程(可選：1%測量值±0.3%滿量程) |
| 可選單位 | m3/h,m3/min,l/min,l/s,cfm,kg/h,kg/min,kg/s | ||
| 重復性 | 0.25%測量值 | ||
| 傳感器 | 熱式質量流量計 | ||
| 采樣速率 | 10次/秒 | ||
| 調節比 | 200:1 | ||
| 響應時間(t90) | 0.1秒 | ||
| 累積量 | 可選單位 | m3,ft3,l | |
| 參考條件 | 可選條件 | 20℃ 1000mbar(ISO1217),0 1013mbar(DIN1343) 可自由調節 | |
| 信號、接口及電源 | 模擬輸出 | 信號 | 4...20mA(4線),隔離 |
| 比例 | 0...最大流量可自由調節 | ||
| 負載 | 最大250Ω | ||
| 更新率 | 每秒更新1次數值 | ||
| 脈沖輸出 | 信號 | 開關輸出，常開，最大30VDC,20mA | |
| 比例 | 每個消耗量單位計一個脈沖(可設置) | ||
| 現場總線 | 接口/協議 | Modbus/RTU,Modbus/TCP | |
| 更新速率 | 每秒更新1次數值 | ||
| 電源 | 電壓 | 15...30VDC | |
| 電流 | 最大 200 mA | ||
| 常規參數 | 配置 | 無線 | 智能手機 App S4C-FS |
| PC軟件 | USB服務套件+軟件 | ||
| 其他 | 顯示屏，有2個觸摸按鍵 | ||
| 顯示 | 集成 | 2.4"彩色圖形顯示屏，有3個觸摸按鍵 | |
| 材質 | 工藝連接 | 不銹鋼 1.4404 (SUS 316L) | |
| 外殼 | PC+ABS | ||
| 傳感器 | 陶瓷、玻璃涂層 | ||
| 金屬部件 | 不銹鋼 1.4404 (SUS 316L) | ||
| 其它 | 電氣連接 | 2 x M12 (5 芯) 1 x M12 (8芯 x-coded) 用于 TCP | |
| 防護等級 | IP65 | ||
| 認證 | CE,RoHS,FCC | ||
| 工藝連接 | S401: G1/2” (ISO 228/1) S421: 帶R型螺紋或法蘭的測量管 | ||
| 重量 | S401: 0.9 kg S421: 0.4 kg (不帶測量管) | ||
| 操作條件 | 介質 | Air, N?, O?, CO? 及其他氣體 | |
| 介質品質 | ISO8573:4.4.3或更優品質 | ||
| 介質溫度 | -30 ... +140℃ | ||
| 介質壓力 | <90%rH,無凝結 | ||
| 運行壓力 | 最大 5.0 MPa (> 1.6 MPa 需安裝裝置) | ||
| 環境溫度 | -30 ... +70℃, -10 ... +50℃ (帶顯示屏) | ||
| 環境濕度 | <99%rH | ||
| 儲存溫度 | -30...70℃ | ||
| 運輸溫度 | -30...70℃ | ||
| 管道尺寸 | S401: ?” ... 12” (根據需求可提供更大管徑) S421: ?” ... 3” |
