TH2838/TH2838A阻抗分析儀采用自動平衡電橋原理研制的阻抗測試儀器，測試速度達5.6ms。
TH2838/TH2838A阻抗分析儀產品簡介：
TH2838/TH2838H/TH2838A采用自動平衡電橋原理研制的阻抗測試儀器，其0.05%的基本精度、測試速度達5.6ms、20Hz-2MHz的頻率范圍及高達1GΩ的阻抗測試范圍可以滿足元件與材料的測量要求，特別有利于低損耗(D)電容器和高品質因數(Q)電感器的測量。四端對的端口配置方式可有效消除測試線電磁耦合的影響，將低阻抗測試能力的下限比常規五端配置的儀器向下擴展了十倍。
TH2838/TH2838H/TH2838A支持20V交流測試信號和40V直流偏置的高功率測試條件、增強的多參數列表掃描/多參數圖形分析能力將有利于用戶擴展元件更全的評價能力。
TH2838/TH2838H/TH2838A是電子元器件設計、檢驗、質量控制和生產測試的強有力工具。它的優良性能和功能為電路的設計和開發以及材料(電子材料和非電子材料)的研究和開發提供了強有力的工具。
TH2838/TH2838H/TH2838A以其性能可以實現如IEC和MIL標準的各種測試。
TH2838A阻抗分析儀功能特點：
A、高精度

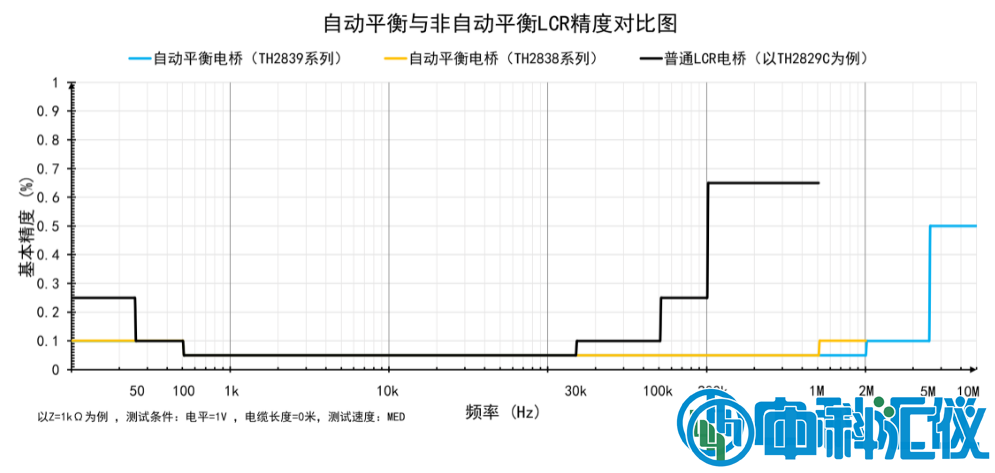

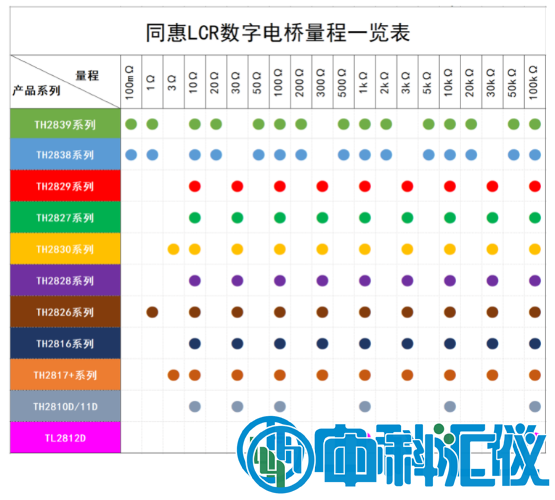

自動平衡電橋與普通LCR電橋相比，它能在更寬的頻率范圍內保證更高的頻率精度!下圖以同惠電橋為例，對比了自動平衡電橋與普通電橋在0-10MHz頻率范圍內的精度差別。目前同惠的自動平衡電橋有TH2839系列、TH2838系列和TH2828系列。
B、高穩定性和高一致性
C、高速度

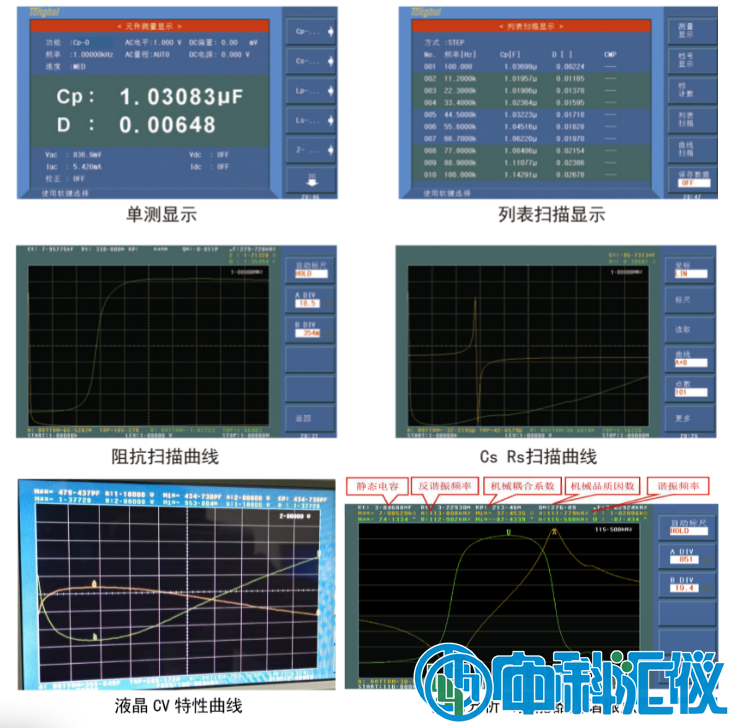

D、功能與界面
E、材料介電常數測試
TH2838系列配合專用材料測試夾具TH26077以及上位機軟件可方便、準確的測量材料在不同頻率下的介電常數。

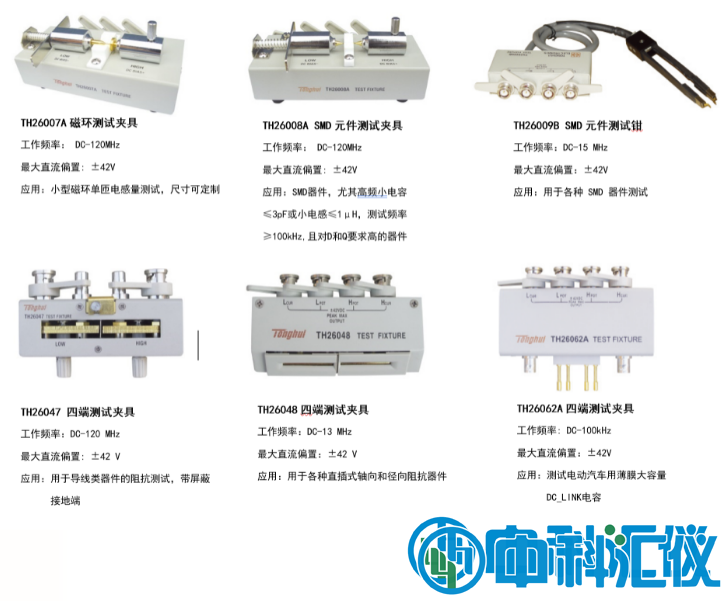

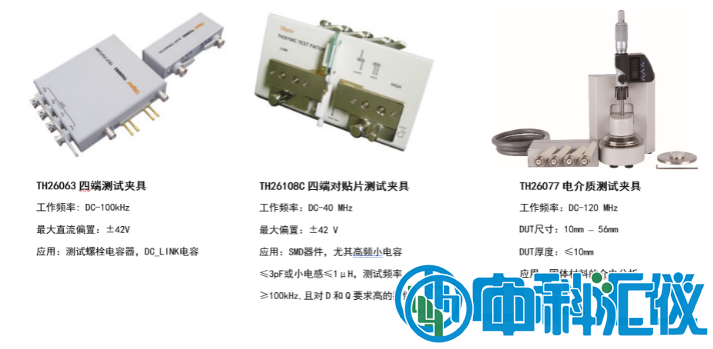

F、選配附件
G. 上位機軟件
a) 通用上位機軟件

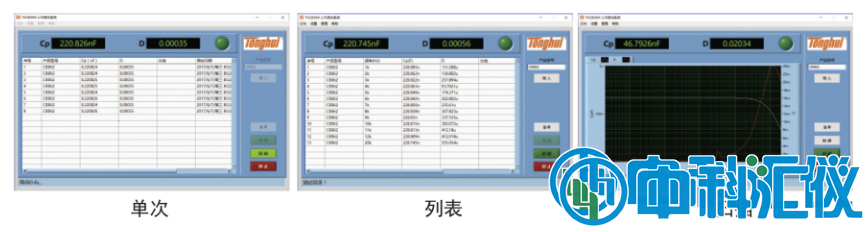

測試方式：

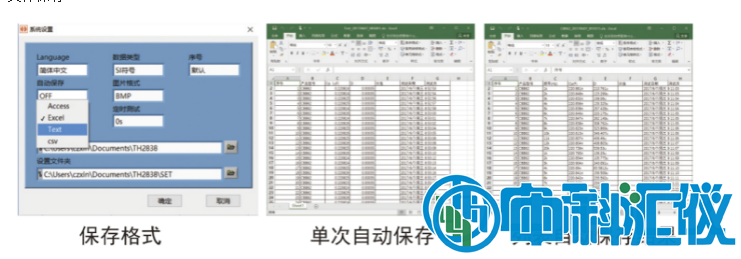

文件保存：
硬件連接方式：RS232C、USB、GPIB、LAN
數據圖像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自動記錄、設置文件保存、用戶管理等

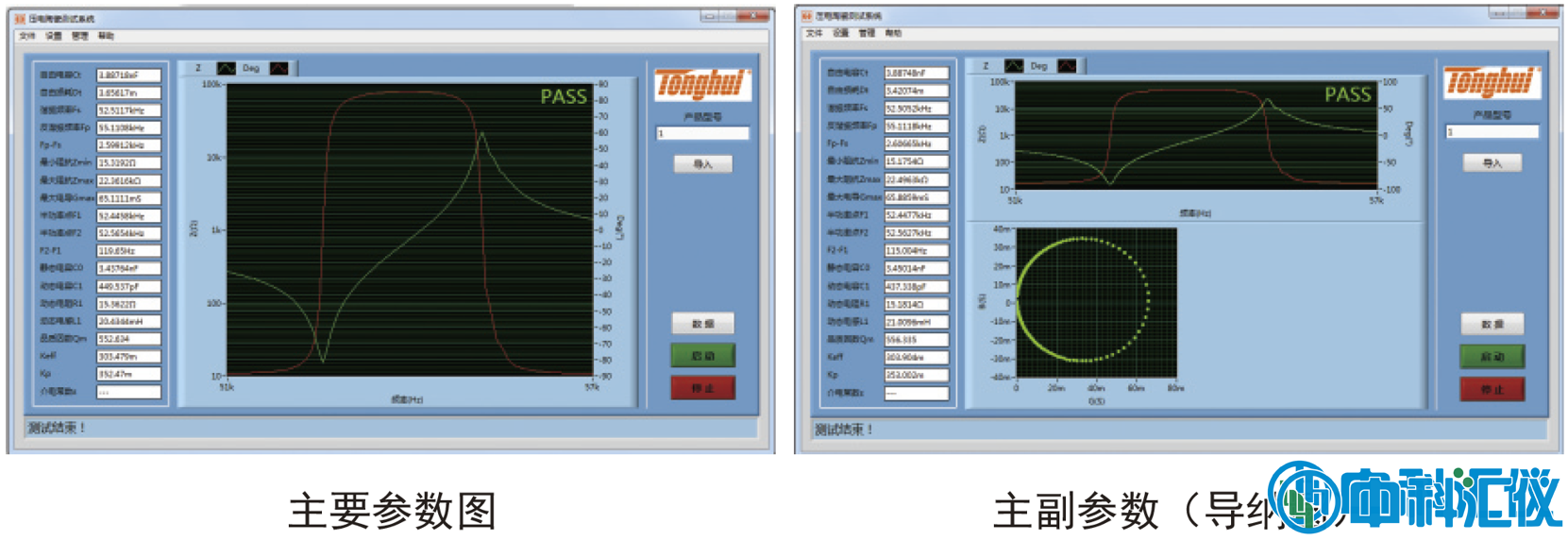

b) 壓電陶瓷上位機軟件

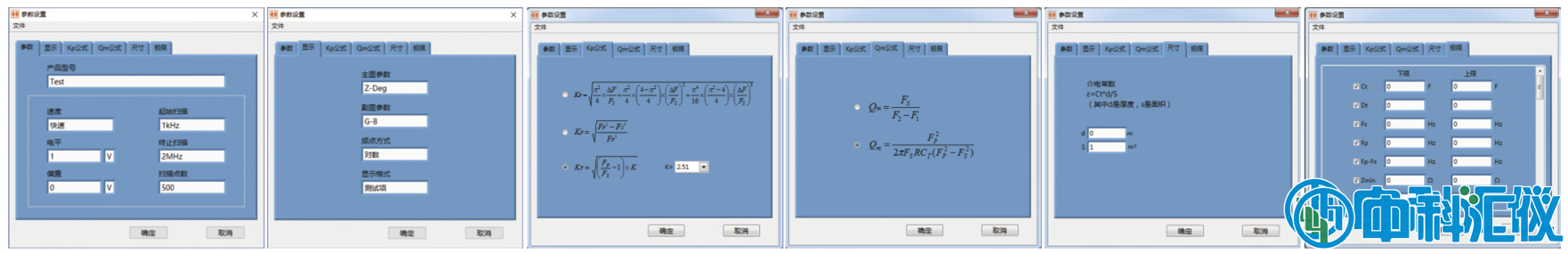

分析設置：
分析結果：
c)阻抗分析軟件(等效電路分析軟件)
現實生活中不同類型的器件可以被等效成簡單的3-4個器件組成的電路模型。阻抗分析儀上位機提供了7種基本的電路模型用于等效這些器件。本軟件還提供了自動匹配功能，即如果被測件為黑盒時，本軟件自動匹配與之符合的模型并進行參數的計算。您可以通過仿真的等效電路參數值的阻抗擬合曲線與實際測量的阻抗曲線進行對比，還可以通過您輸入的參數按照您選擇的模型進行擬合。此功能等效的電路模型可以直接輸出成TXT文檔方便用戶保存使用。

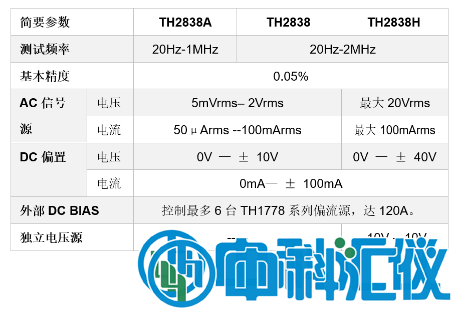

TH2838/TH2838A阻抗分析儀技術參數：
產品型號 | TH2838 | TH2838H | TH2838A | |||||||
測試信號源 | ||||||||||
信號源輸出阻抗 | 100Ω， ±1% @1kHz | |||||||||
測試頻率 | 范圍 | 20Hz-2MHz | 20Hz-1MHz | |||||||
設置步進 | 20.0000Hz - 99.9999Hz 1mHz | |||||||||
100.000Hz - 999.999Hz 10mHz | ||||||||||
1.00000kHz - 9.99999kHz 100mHz | ||||||||||
10.0000kHz - 99.9999kHz 1Hz | ||||||||||
100.000kHz - 999.999kHz 10Hz | ||||||||||
1.00000MHz - 2.00000MHz 100Hz | ||||||||||
AC測試信號模式 | 額定值(ALC OFF)：設定電壓為測試端開路時Hcur電壓設定電流為測試端短路時從Hcur流出電流恒定值(ALC ON)： 保持DUT上電壓與設定值相同 保持DUT上電流與設定值相同 | |||||||||
AC信號 | 電壓范圍 | 5mVrms -- 2Vrms | F≤1MHz 5mVrms-- 20Vrms F >1MHz 5mVrms -- 15Vrms | 5mVrms -- 2Vrms | ||||||
分辨率 | 5mVrms -- 0.2Vrms 100μVrms | |||||||||
0.2Vrms -- 0.5Vrms 200μVrms | ||||||||||
0.5Vrms -- 1Vrms 500μVrms | ||||||||||
1Vrms -- 2Vrms 1mVrms | ||||||||||
2Vrms -- 5Vrms 2mVrms | ||||||||||
5Vrms -- 10Vrms 5mVrms | ||||||||||
10Vrms -- 20Vrms 10mVrms | ||||||||||
電流范圍 | 50μArms -- 20mArms | 50μArms --100mArms | 50μArms -- 20mArms | |||||||
分辨率 | 50μArms -- 2mArms 1μArms | |||||||||
2mArms -- 5mArms 2μArms | ||||||||||
5mArms -- 10mArms 5μArms | ||||||||||
10mArms -- 20mArms 10μArms | ||||||||||
20mArms -- 50mArms 20μArms | ||||||||||
50mArms--100mArms 50μArms | ||||||||||
Rdc測試 | 電壓范圍 | 100mV — 2V | ||||||||
分辨率 | 100μV | |||||||||
電流范圍 | 0mA— 20mA | |||||||||
分辨率 | 1μA | |||||||||
DC偏置 | 電壓范圍 | 0V — ± 10V | 0V — ± 40V | 0V — ± 10V | ||||||
分辨率 | 0V -- 5V 100μV | |||||||||
5V -- 10V 1mV | ||||||||||
10V -- 20V 2mV | ||||||||||
20V -- 40V 5mV | ||||||||||
電流范圍 | 0mA— ± 100mA | |||||||||
分辨率 | 0 A -- 50mA 1μA | |||||||||
50mA -- 100mA 10μA | ||||||||||
電壓源 | 電壓范圍 | ------ | -10V -- 10V | ------ | ||||||
分辨率 | ------ | 1mV | ------ | |||||||
電流范圍 | ------ | -45mA -- +45mA | ------ | |||||||
輸出阻抗 | ------ | 100Ω | ------ | |||||||
顯示器 | ||||||||||
尺寸/類型 | 7英寸 (對角線)TFT LCD顯示器 | |||||||||
比例 | 16：9 | |||||||||
分辨率 | 800×RGB×480 | |||||||||
測量功能 | ||||||||||
測試參數 | Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc | |||||||||
數學功能 | A(X+B)+C， X為測試參數，A、B、C為輸入?yún)?shù) | |||||||||
等效電路 | 串聯、并聯 | |||||||||
偏差測量 | 與標稱值的*對偏差Δ，與標稱值的百分比偏差Δ% | |||||||||
校準功能 | 開路OPEN、短路SHORT、負載LOAD | |||||||||
量程選擇 | 自動AUTO、手動HOLD | |||||||||
量程 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、 100kΩ，共15檔 | ||||||||
Rdc | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15檔 | |||||||||
觸發模式 | INT、MAN、EXT、BUS | |||||||||
觸發延遲 | 0 s -- 999 s，分辨率100us | |||||||||
測試端配置 | 四端對 | |||||||||
測試電纜長度 | 0m, 1m, 2m, 4m | |||||||||
測量平均 | 1-255次 | |||||||||
測量時間 | 速度模式 | 20Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 2MHz | ||
FAST | 330 | 100 | 20 | 7.7 | 5.7 | 5.6 | 5.6 | |||
MED | 380 | 180 | 110 | 92 | 89 | 88 | 88 | |||
LONG | 480 | 300 | 240 | 230 | 220 | 220 | 220 | |||
