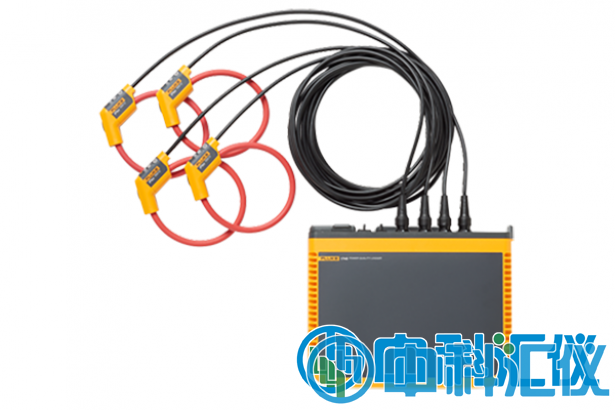

美國Fluke 1742、1746和1748在線可移動式電能質量記錄儀體積小巧，堅固耐用，專為需要靈活地排除故障、量化能量利用率和分析配電系統的技術人員和工程師特別設計，可讓您輕松快速地實時訪問做出重要電能質量和能量決策所需的數據。
美國Fluke 1742、1746和1748在線可移動式電能質量記錄儀產品簡介：
Fluke 1742、1746 和 1748 在線可移動式電能質量記錄儀可讓您輕松快速地實時訪問做出重要電能質量和能量決策所需的數據。
Fluke 1740 系列在線可移動式電能質量記錄儀，體積小巧，堅固耐用，專為需要靈活地排除故障、量化能量利用率和分析配電系統的技術人員和工程師特別設計。Fluke 1740 系列在線可移動式電能質量記錄儀完全符合國際電能質量標準(如 IEC 61000-4-30)，并且能夠同時記錄*多500個參數，還能夠捕獲事件，可以幫助您比以往更容易地找出間歇性或難以發現的電能質量問題。隨附的 Energy Analyze Plus 軟件可根據國內和國際標準(如 EN 50160 和 IEEE 519)迅速評估進戶線、變電站或負載處的電能質量。
借助優化的用戶界面、柔性電流探頭和智能測量驗證功能，您可以通過數字驗證和糾正連接錯誤，使得設置比以往更方便，降低測量不確定性。使用無線連接 (WiFi) 直接在現場查看數據，盡可能地減少您在潛在危險環境中的逗留時間，并減少穿戴個人防護裝備的麻煩。
Fluke 1748 在每個平均時段可記錄 500 多個不同的參數。這可讓您詳細分析電能質量，并將事件與詳細波形數據相關聯，從而幫助確定干擾的根本原因。對于基本電能質量記錄，F(xiàn)luke 1746 可捕獲*有相關電能參數，進行節能研究和電網規劃，并提供了一個升級到 1748 的選項。對于簡單的負載和能量研究，F(xiàn)luke 1742 以堅固耐用的包裝提供不錯的性能，并可以升級到 1746 功能或完整的 1748 功能。
哪款電能質量記錄儀適合您?
功能 | Fluke 1742 | Fluke 1746 | Fluke 1748 |
功能 | |||
電壓、電流、功率、功率因數、頻率 | ? | ? | ? |
正向/反向能量 | ? | ? | ? |
高峰用電需求 | ? | ? | ? |
THD | ? | ? | ? |
閃變 | ? | ? | ? |
電壓和電流諧波（*多50次）1 | ? | ? | |
不平衡1 | ? | ? | |
快速電壓變化事件1 | ? | ? | |
間諧波（*多50次）1 | ? | ? | |
下降、上升、中斷和瞬態事件表1 | ? | ? | |
涌入電流1 | ? | ? | |
瞬態（低頻）/波形偏差事件2 | ? | ||
記錄 | |||
趨勢 | ? | ? | ? |
波形快照2 | ? | ||
RMS 曲線圖2 | ? | ||
通信 | |||
以太網 | ? | ? | ? |
USB（mini B） | ? | ? | ? |
WiFi 下載（儀器到設備） | ? | ? | ? |
通過 WiFi 路由器進行 WiFi 下載（需要注冊） | 可選 | 可選 | 可選 |
配套附件 | |||
柔性電流探頭 | 不是 /B 版 | 不是 /B 版 | 不是 /B 版 |
U 盤 | ? | ? | ? |
USB 線 | ? | ? | ? |
3PHVL-1730 三相和零線電壓測試導線 | ? | ? | ? |
測試導線組，紅色/黑色，0.18 m | ? | ? | ? |
測試導線組，紅色/黑色，1.5 m | ? | ? | ? |
鱷魚夾 | 4 | 4 | 4 |
173x/174x 軟包 | ? | ? | ? |
電纜標記套件 | ? | ? | ? |
MP1-3R/1B-磁性探頭，1 組（3 個紅色，1 個黑色） | 可選 | 1 | 1 |
174x-懸掛組件 | 可選 | 可選 | ? |
1、1742-6/UPGRADE 選件隨附
2、1742-8/UPGRADE 或 1746-8/UPGRADE選件隨附
美國Fluke 1742、1746和1748在線可移動式電能質量記錄儀主要特性：
1、硬件功能
測量*有三相電壓和電流以及零線電流：三相和零線電壓導線及四個柔性電流探頭。
*面記錄：該設備中可以存儲 20 多個不同的記錄會話。可自動記錄各種電能和電能質量變量，讓您始終掌握測量趨勢。
測量精度高：符合嚴格的 IEC 61000-4-30 A 類第 3 版標準“測試和測量技術 - 電能質量測量方法。
捕獲下降、上升和中斷事件：1748 包括事件波形捕獲和 RMS 事件曲線圖以及日期、時間戳和嚴重程度信息，以幫助查出電能質量問題的潛在根源。
測量主要電能質量參數： 測量電壓和電流的諧波和間諧波，還包括不平衡、閃變和快速電壓變化。
優化的用戶界面：基于 PC 的快速、引導式、圖形化應用程序設置，讓您每次都能捕獲正確數據;智能驗證功能和僅電能質量分析儀才有的自糾正功能，可降低連接不確定性?？赏ㄟ^設備電源按鈕上的黃燈自動表明連接錯誤，連接錯誤得到糾正后該燈會變綠。
優化的用戶界面：快速引導性的圖形設置可確保您每次都能捕獲正確的數據，而智能的驗證功能會指明連接是否正確，從而減少用戶的疑慮
靈活的電源： 可直接由所測量的電路供電，電能質量分析儀具有寬可用電壓范圍，可自動從 100 V 升高到 500 V，也可由墻壁電源線供電，因此您可以在任何地方進行測試。
堅固耐用，準確可靠：其設計可承受惡劣的安裝環境，與 IP65 電壓輸入適配器配合使用時具有 IP65 防護等級。
兩個外部 USB 端口：一個端口用于 PC 連接，另一個端口用于快速簡單地將數據下載到標準 U 盤或其他 USB 設備，可讓您將測量設備留在原地繼續記錄。
以太網連接：用于儀器設置和高速數據下載的有線和無線連接。
體積小巧：其設計適合狹小空間和緊湊型配電板，占用空間小，體積為 23 cm x 18 cm x 5.4 cm (9.1 in x 7.1 in x 2.1 in)。
高*全級別：進戶線和下游負載額定使用 600 V CAT IV/1000 V CAT III *全等級滿足進戶線和下游使用。
優化的測量附件：獨特的無纏結扁平電壓線和細柔性電流探頭可確保用戶即使在狹小的空間里也能輕松進行安裝。
電池壽命：鋰離子電池每充一次電能提供四小時工作時間(備用時間)，可抵御臨時電力中斷。
*全：使用標準鏈或其他*全裝置保護您的財產不受損失。
磁性懸掛組件：在配電板內部或外部方便*全地安裝附件;與*有型號兼容，作為 1748 型號的標配提供。
2、軟件功能
通過 PC 應用軟件進行“車間或“現場設置和下載：使用 USB 記憶棒、WiFi 下載、有線以太網連接或通過 USB 線即可輕松下載。
Energy Analyze Plus 應用軟件：通過自動化報告下載和分析能耗和電能質量健康狀態的每個測量細節。
一鍵式報告：根據常用標準(如 EN 50160、IEEE 519、GOST 33073)創建標準化報告，或以 PQDIF 或 NeQual 兼容格式導出數據，以便用于第三方軟件。
*級分析：選擇任何可用記錄參數，創建一個高度自定義的記錄測量結果視圖，進行*級數據相關性分析。
美國Fluke 1742、1746和1748在線可移動式電能質量記錄儀技術參數：
技術指標 | |||||
精度 | |||||
參數 | 量程 | *大分辨率 | 參考條件下的內在準確度（讀數的 % + 量程的 %） | ||
電壓 | 1000 V | 0.1 V | 標稱電壓的 ±0.1 %1，2 | ||
電流：直接輸入 | i17xx-flex 1500IP 24 1500 A | 150 A | 0.01 A（*小值1.**）3 | ±(1% + 0.02%) | |
1500 A | 0.1 A | ||||
i17xx-flex 3000IP 24 3000 A | 300 A | 0.01 A（*小值3.0 A）3 | ±(1% + 0.03%) | ||
3000 A | 0.1 A | ||||
i17xx-flex 6000IP 36 6000 A | 600 A | 0.01 A（*小值6.0 A）3 | ±(1.5% + 0.03%) | ||
6000 A | 0.1 A | ||||
i40s-EL 電流鉗 | 4 A | 1 mA | ±(0.7% + 0.02%) | ||
40 A | 10 mA | ||||
頻率 | 42.5 Hz 至 69 Hz | 0.01 Hz | ±(0.1%)2 | ||
輔助輸入 | ±10 V 直流 | 0.1 mV | ±(0.2% + 0.02%) | ||
電壓*小值/*大值 | 1000 V | 0.1 V | 標稱輸入電壓的 ±0.2 %1 | ||
電流*小值/*大值 | 由附件定義 | 由附件定義 | ±(5% + 0.2%) | ||
電壓 THD | 1000% | 0.10% | ± 2.5% | ||
電流 THD | 1000% | 0.10% | ± 2.5% | ||
2 至 50 次電壓諧波 | 1000 V | 0.1 V | ≥ 1 V：讀數的 ± 5% | ||
< 1 V：±0.05V | |||||
2 至 50 次電流諧波 | 由附件定義 | 由附件定義 | ≥ 電流量程的 3%：讀數的 ± 5% | ||
< 電流量程的 3%：量程的 ± 0.15% | |||||
閃變 P LT，PST | 0 至 20 | 0.01 | 5% | ||
電流探頭精度 | |||||
參數 | 影響量 | iFlex1500IP-24 | iFlex3000IP-24 | iFlex6000IP-36 | i40S-EL |
150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
有功功率 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
有功電能 Ea | |||||
視在功率 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
視在電能 Eap | |||||
無功功率 Q | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
無功電能 Er | |||||
功率因數 PF | - | ±0.025 | |||
位移功率 | |||||
因數 DPF/cosΦ | |||||
其他不確定度（以量程百分比表示） | V P-N>250 V | 0.015% | 0.023% | 0.023% | 0.015% |
1 在 100 V 至 500 V 范圍內；也被稱為 Udin | |||||
