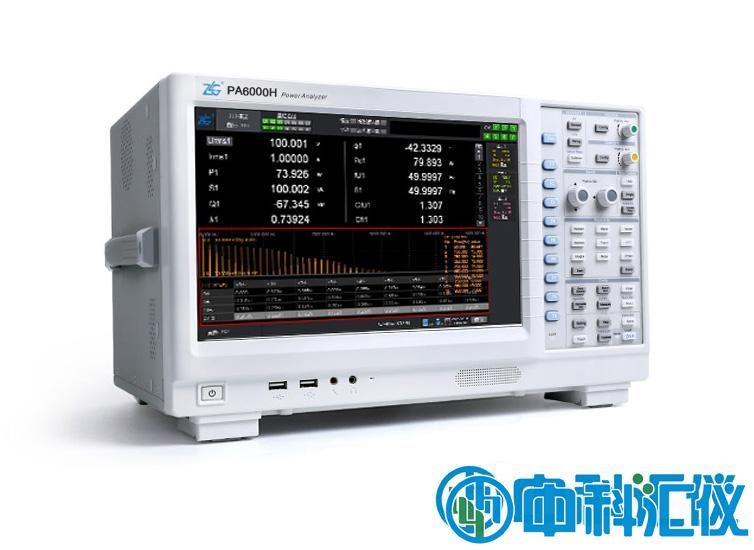

PA6000H功率分析儀采用了嵌入式領域先進的設計平臺架構，從前端的模擬電路設計，到DSP與FPGA的高速運算處理電路設計，到工業級X86的控制技術，每一部分我們都做了較優化處理，*終使PA6000H達到了0.01%的功率測量精度。
PA6000H功率分析儀產品特性：
1.0.01% 功率測量精度
PA6000H功率分析儀采用了嵌入式領域先進的設計平臺架構，從前端的模擬電路設計，到DSP與FPGA的高速運算處理電路設計，到工業級X86的控制技術，每一部分我們都做了較優化處理，*終使PA6000H達到了0.01%的功率測量精度。
2.1500V（峰值因數1.33），7通道直接測量
PA6000H功率分析儀采用了高穩定度溫度補償?shù)?00MHz同步時鐘，避免了溫漂帶來的測量誤差，使每個通道的相位誤差都在10ns以內，保證了有功功率及功率因數測量精度。
3.500次諧波測量
PA6000H功率分析儀帶寬為DC/0.1Hz‐2MHz，由于采用了PLL源倍頻技術，可實現速度更快、動態范圍更廣的諧波測量，在諧波模式下可實現對電壓、電流基波、功率、相位、諧波成分和總諧波失真因數（THD）的準確測試。
4.光伏與風電行業低電壓穿越（LVRT）測試
PA6000H功率分析儀配合自帶的PAM軟件，不僅可以解決光伏行業的低電壓穿越測試問題，更是加入了風電行業的低電壓穿越測試功能，可以幫助風電行業用戶自主的對風電換流器進行低電壓穿越測試。
5.雙矢量圖分析
PA6000H功率分析儀可同時測量并顯示變頻器輸入三相與輸出三相的矢量圖，可對輸入、輸出各相間的相角關系進行分析，準確評估出輸入信號對輸出信號的角差影響。
6.240G 數據存儲與準確的數據格式分析
PA6000H功率分析儀擁有高達240G的固態硬盤可以海量存儲數據，用戶更可以直接連接U盤將想要的數據全部?jī)?chǔ)存，PAD與CSV格式多樣支持、存儲時間隨意控制，讓存儲再也不是難題。
PA6000H功率分析儀產品參數：
| 輸入?yún)?shù) | 參數描述 | ||
|---|---|---|---|
| 測量量程 | 電壓 | 15V、30V、60V、100V、150V、300V、600V、1000V、1500V（峰值因數1.33） | |
| 電流 | 直接輸入 （峰值因數為 3） | **：峰值 1** 或 RMS 值6.**，取兩者較小值 50A：1A、2.**、**、10A、2**、50A | |
| 傳感器輸入（峰值因數為 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 連續*大允許輸入值 | 電壓 | 峰值 2000V 或 RMS 值 1500V，取兩者較小值 | |
| 電流 | 直接輸入 | **：峰值 1** 或 RMS 值 10A，取兩者較小值 50A：峰值 90A 或 RMS 值 5**，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 4 倍，有效值不得超過量程的2倍 | ||
| 瞬時*大允許輸入值 （≤ 1s） | 電壓 | 峰值 3000V 或 RMS 值 1600V，取兩者較小值 | |
| 電流 | 直接輸入 | **：峰值 22.** 或 RMS 值10A，取兩者較小值 50A：峰值 100A 或 RMS 值60A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 5 倍，有效值不得超過量程的3倍 | ||
| 輸入?yún)?shù) | PA6000H |
|---|---|
| 輸入帶寬 | DC，0.1Hz~2MHz |
| 采樣率 | 2MS/s |
| *大連續共模電壓 | 1000Vrms |
精度：
| 輸入信號頻率范圍 | PA6000H | |
|---|---|---|
| 電壓 / 電流 | 功率 | |
| DC | 電流：0.05+0.05 電壓/ 傳感器：0.05+0.05 | 電流：0.05+0.10 電壓/ 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.03+0.05 | 0.08+0.10 |
| 30Hz ≤ f ＜ 45Hz | 0.03+0.03 | 0.05+0.05 |
| 45Hz ≤ f ＜ 66Hz | 0.01+0.02 | 0.01+0.03 |
| 66Hz ≤ f ＜ 1KHz | 0.03+0.03 | 0.05+0.05 |
| 1KHz ≤ f ＜ 10KHz | 0.10+0.05 | 0.15+0.10 |
| 10KHz ≤ f ＜ 50KHz | 0.20+0.10 | 0.30+0.20 |
| 50KHz ≤ f ＜ 100KHz | 0.50 + 0.30 | 0.70 + 0.50 |
| 100KHz ≤ f ＜ 500KHz | (0.004f+0.8) + 0.5 | (0.02f-0.3) + 1.0 |
| 500KHz ≤ f ≤ 1MHz | (0.01f-2.2) + 1.0 | (0.042f-12) +2.0 |
功率分析儀的測量精度是在以下條件給出：溫度：23±1℃；濕度：30~70%R.H.；輸入信號：正弦波；共模電壓：0V；預熱后, 線路濾波器： OFF。λ(功率因數)： 1。峰值因數：3。預熱30分鐘后，f是頻率。數據更新率：500ms。
顯示：
| 顯示參數 | PA6000H |
|---|---|
| 顯示器 | 12.1 寸彩色液晶 |
| 分辨率 | 1280×800 像素 |
| 觸摸屏 | 支持觸摸屏操作 |
| 顯示更新 | 與數據更新率相同 |
儲存：
| 內部固態硬盤容量 | 240G 存儲空間，支持長時間存儲：大于 1 萬小時 ( 常規 ) |
|---|---|
| USB 存儲接口 | 支持 USB 存儲接口 |
測試功能 / 測試條件：
| 數據更新率 | 從10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s中選擇，同時支持1ms到20s之間自定義 |
|---|---|
| 顯示更新率 | 與數據更新率相同 |
| 響應時間 | 與數據更新率相同 |
諧波測量（PLL同步源法）：
| PLL源的基波頻率 | 采樣率（S/s） | 相對FFT數據長 | *大諧波分析次數 | 采樣點數 |
|---|---|---|---|---|
| 度的窗口寬度 | ||||
| （基波頻率） | ||||
| 0.5~1Hz | f×8192 | 1 | 500 | 8192 |
| 1~5Hz | f×4096 | 2 | 500 | 8192 |
| 5~10Hz | f×2048 | 4 | 500 | 8192 |
| 10~640Hz | f×1024 | 8 | 500 | 8192 |
| 640~1.28kHz | f×512 | 16 | 255 | 8192 |
| 1.28kHz~2.56kHz | f×256 | 32 | 100 | 8192 |
| 2.56kHz~5kHz | f×128 | 64 | 50 | 8192 |
電機功能-模擬量輸入?yún)?shù):
| 輸入方式 | *全BNC、浮地、隔離、TORQUE 與SPEED 的A、B、Z 間的電氣隔離 |
|---|---|
| 輸入阻抗 | 1MΩ±100kΩ |
| 量程 | 1V、2V、5V、10V、20V |
| 截止頻率（可配置） | 100Hz，10kHz，50kHz，OFF |
| 有效測量范圍 | ±110% |
| *大允許電壓 | ±22V |
| *大共模電壓 | ±42Vpeak |
| 位數 | 16bit |
| 采樣速率 | 200kHz |
| 同步源 | U1~U6/I1~I6/EXT |
| 精度 | ±(0.05% 讀數 + 0.05% 量程) |
| 溫漂 | ±0.03% 量程/℃ |
