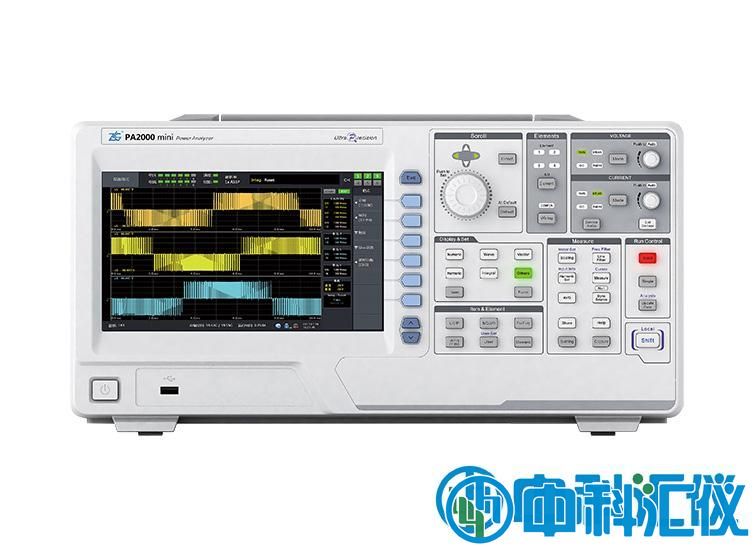

PA2000mini便攜式功率分析儀是一款能進行移動便攜測量的功率分析儀。在體積和重量得到進一步優化的同時，功率測量精度還能保證0.05%，是戶外光伏現場驗收測試、高鐵逆變器檢測，較為合適的測試伙伴。
PA2000mini便攜式功率分析儀產品特性：
1.0.05%功率測量精度
PA2000mini是一款能進行移動便攜測量的功率分析儀。在體積和重量得到進一步優化的同時，功率測量精度還能保證0.05%，是戶外光伏現場驗收測試、高鐵逆變器檢測，較為合適的測試伙伴。
2.光伏風電現場驗收
許多太陽能光伏發電站與風力發電站都處在偏遠的山區或者屋頂，條件惡劣，許多時候連供電都是難題，這就需要功率分析儀在測試準確的前提下，還需要更便攜，PA2000mini功率分析儀體積小，帶電池，可連續工作3~4個小時，非常適合光伏風電現場驗收環境
3.系統集成
PA2000mini功率分析儀致力于為您提供方便的測試體驗，4通道0.05%精度的功率測量板卡加上電機測試板卡，可輕松完成大部分的日常測量應用，標配的多種協議接口配合上機架套件可更方便進行系統集成。
PA2000mini便攜式功率分析儀產品參數：
| 輸入?yún)?shù) | 參數描述 | ||
|---|---|---|---|
| 測量量程 | 電壓 | 1.5V，3V，6V，10V，15V，30V，60V，100V，150V，300V，600V，1000V，1500V（峰值因數1.33） | |
| 電流 | 直接輸入 （峰值因數為 3） | **:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、** | |
| 傳感器輸入（峰值因數為 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | ||
| 連續*大允許輸入值 | 電壓 | 峰值 2000V 或 RMS 值 1300V，取兩者較小值 | |
| 電流 | 直接輸入 | **：峰值 1** 或 RMS 值 6.**，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 4 倍，有效值不得超過量程的2倍 | ||
| 瞬時*大允許輸入值（≤ 1s） | 電壓 | 峰值 3000V 或 RMS 值 1500V，取兩者較小值 | |
| 電流 | 直接輸入 | **：峰值 22.** 或 RMS 值 10A，取兩者較小值 | |
| 傳感器輸入 | 峰值不得超過量程的 5 倍，有效值不得超過量程的3倍 | ||
| 輸入阻抗 | PA2000mini |
|---|---|
| 電壓輸入阻抗 | 輸入電阻：2MΩ，輸入電容：10pF |
| 電流輸入阻抗 | 輸入電阻：100mΩ，輸入電感：0.07μH |
| 傳感器電壓輸入阻抗 | 輸入電阻：1MΩ，輸入電容：45pF |
| 輸入?yún)?shù) | PA2000mini |
|---|---|
| 輸入帶寬 | DC，0.1Hz~500KHz |
| 采樣率 | 500KS/s |
| *大連續共模電壓 | 1000Vrms |
精度：
| 輸入信號頻率范圍 | PA2000mini | |
|---|---|---|
| 電壓 / 電流 | 功率 | |
| DC | 電流直接輸入：0.05+0.10+20uA 電壓輸入：0.05+0.10 傳感器：0.05+0.05 | 電流直接輸入：0.05+0.10+20uA*電壓讀數 電壓輸入：0.05+0.10 傳感器：0.05+0.10 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10 + 0.20 | 0.20 + 0.40 |
| 30Hz ≤ f ＜ 45Hz | 0.10 + 0.10 | 0.10 + 0.20 |
| 45Hz ≤ f ＜ 66Hz | 0.05 + 0.05 | 0.05 + 0.05 |
| 66Hz ≤ f ＜ 1KHz | 0.10 + 0.10 | 0.20 + 0.10 |
| 1KHz ≤ f ＜ 10KHz | 0.20 + 0.10 | 0.30 + 0.20 |
| 10KHz ≤ f ＜ 50KHz | 0.30 + 0.10 | 0.30 + 0.20 |
| 50KHz ≤ f ＜ 100KHz | 2.00 + 0.50 | 2.00 + 1.00 |
| 100KHz ≤ f ＜ 500KHz | 5.00 + 1.00 | 8.00 + 2.00 |
| 500KHz ≤ f ≤ 1MHz | 6.00 + 1.00 | 10.00 + 2.00 |
功率分析儀的測量精度是在以下條件給出：溫度：23±1℃；濕度：30~70% R.H.；輸入信號：正弦波；共模電壓：0V；預熱后, 線路濾波器： OFF。λ(功率因數)： 1。峰值因數：3。預熱30分鐘后，f是頻率。數據更新率：500ms。
顯示：
| 顯示參數 | PA2000mini |
|---|---|
| 顯示器 | 9”彩色液晶顯示器 |
| 分辨率 | 800×480 像素 |
| 觸摸屏 | 支持觸摸屏操作 |
| 顯示更新 | 與數據更新率相同 |
儲存：
| 內部固態硬盤容量 | 240G 存儲空間，支持長時間存儲：大于660 小時( 常規) |
|---|---|
| USB 存儲接口 | 支持 USB 存儲接口 |
測試功能 / 測試條件：
| 數據更新率 | 從 50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中選擇 |
|---|---|
| 顯示更新率 | 與數據更新率相同 |
| 響應時間 | 與數據更新率相同 |
諧波測量（PLL同步源法）：
| PLL源的基波頻率 | 采樣率（S/s） | 相對FFT數據長度的窗口寬度（基波頻率） | *大諧波分析次數 | 采樣點數 |
|---|---|---|---|---|
| 10~20Hz | f×3200 | 3 | 128 | 9600 |
| 20~40Hz | f×1600 | 6 | 128 | 9600 |
| 40~55Hz | f×960 | 10 | 128 | 9600 |
| 55~75Hz | f×800 | 12 | 128 | 9600 |
| 75~150Hz | f×480 | 20 | 128 | 9600 |
| 150Hz~440Hz | f×320 | 30 | 128 | 9600 |
| 440Hz~1.1KHz | f×160 | 60 | 80 | 9600 |
| 1.1KHz~2.6KHz | f×80 | 120 | 40 | 9600 |
電機功能-模擬量輸入?yún)?shù):
| 輸入方式 | *全BNC、浮地、隔離、TORQUE 與SPEED 的A、B、Z 間的電氣隔離 |
|---|---|
| 輸入阻抗 | 1MΩ±100kΩ |
| 量程 | 1V、2V、5V、10V、20V |
| 截止頻率（可配置） | 100Hz，10kHz，50kHz，OFF |
| 有效測量范圍 | ±110% |
| *大允許電壓 | ±22V |
| *大共模電壓 | ±42Vpeak |
| 位數 | 16bit |
| 采樣速率 | 200kHz |
| 同步源 | U1~U6/I1~I6/EXT |
| 精度 | ±(0.05% 讀數 + 0.05% 量程) |
| 溫漂 | ±0.03% 量程/℃ |
