ZDS1104示波器首將基礎型示波器的FFT分析點數提升為100K，在1G采樣率的情況下，頻譜分辨率仍能準確到10KHz。
ZDS1104基礎研發型示波器產品特性：
1.海量存儲、縮放自如
只有存儲深度足夠，示波器的采樣率才能充分發揮，觀察到的波形也更加真實、細膩。ZDS1104示波器標配28M存儲深度，您可以在1K采樣率下輕松觀測7.5小時的波形！
2.信號頻譜，洞察秋毫
FFT功能在定位電路中的干擾噪聲來源尤為重要，但離開了充足的FFT分析頻點支持，F(xiàn)FT的分析結果往往毫無意義。ZDS1104示波器首將基礎型示波器的FFT分析點數提升為100K，在1G采樣率的情況下，頻譜分辨率仍能準確到10KHz。
3.參數測量、應有盡有
不同于傳統示波器只測一個周期，或通過抽樣減少數據量再測量的模式，ZDS1104示波器通過FPGA全硬件并行處理，基于原始采樣率和28Mpts全存儲深度，對每一幀波形每一周期進行測量統計，測試項目可達50余種，并且支持8種參數同時顯示。
4.小巧迷人、一觸即發
在精致的7寸屏機身之上，你可以通過觸摸屏輕松進行波形操控，同時2.4Kg的輕盈機身讓示波器可以如筆記本電腦般無所不在，這給多樣化的應用場景創造了多種可能。

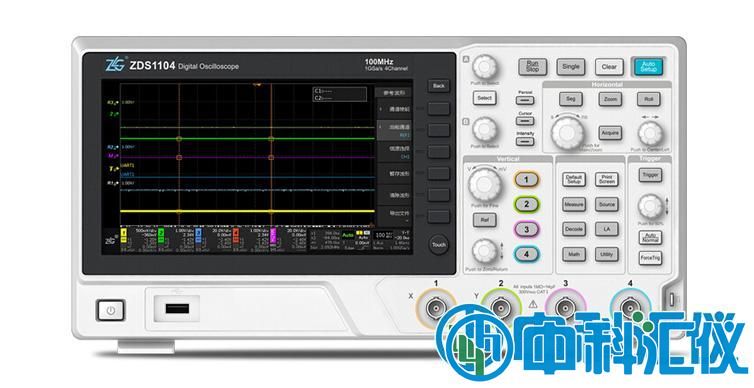

ZDS1104基礎研發型示波器產品參數：
| 型號 | ZDS1104 |
| 模擬帶寬 | 100MHz |
| 采樣率 | 1GSa/s |
| 輸入通道 | 4 |
| *大存儲深度 | 28Mpts |
| *大波形刷新率 | 50,000wfms/s |
| FFT點數 | 100Kpts |
| 時基范圍 | 5ns/div-1Ks/div |
| 輸入靈敏度范圍 | 1mV/div-10V/div |
| 自動測量 | 52 種 |
| 顯示器 | 7.0 英寸 TFT 觸摸屏 |
| *級分析功能 | 模板測試 |
| 協議解碼 | 21種，UART、SPI、I2C、USB、PS/2、DALI、Wiegand、1-Wire、DS18B20、HDQ、SD_SPI、SD_SD、Manchester、Diff-Manche、Miller、DHT11、SHT11、CAN、CAN-FD、LIN、FlexRay |
