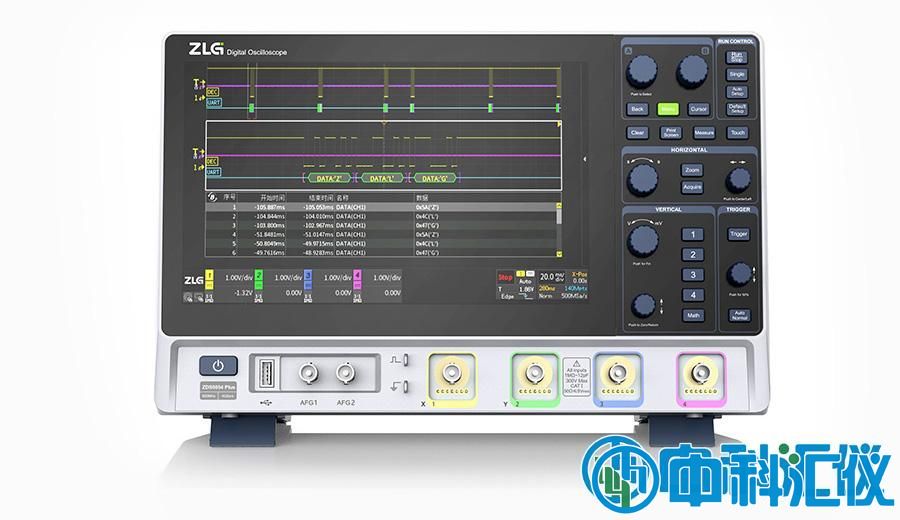

ZDS5054Pro專業分析型示波器

汽車電子、醫器械、軌道交通等領域，對產品可靠性要求非常高，需要嚴格測試供電系統、控制系統、執行系統中的多種復雜信號。 ZDS5054Pro專業分析型示波器擁有強波形捕獲、數據挖掘能力，結合電源分析、環路分析、時序分析等全的智能分析功能，幫助工程師加快產品調試進度。

 ZDS5054Pro專業分析型示波器產品特性：

1.100萬次/秒波形刷新率，快速發現異常信號

示波器波形刷新率越高，死區時間就越短，可以更快發現偶發性的異常信號。ZDS5054Pro示波器突破100萬次/秒波形刷新率，讓工程師快速發現異常信號。

2.豐富的觸發方式，靈活捕獲信號

標配13種基本觸發，33種協議觸發，創新的模板觸發，幫助工程師采用靈活地捕獲所需信號。

3.512Mpts存儲深度，捕獲長時間波形不失真

存儲深度=采樣率×采樣時間

如果存儲深度不足，高采樣率的情況下只能捕獲一小段波形，ZDS5054Pro標配512M超大存儲深度，捕獲1024ms波形的情況下，依然可以保持100M/s采樣率。

4.參數測量，快速判斷異常

支持54種參數的全屏測量統計，通過FPGA并行計算全部波形的大值，小值，平均值，標準差，多可同時顯示24種參數，計算全程僅需1秒鐘。

5.波形搜索，快速定位異常

支持邊沿、脈寬、欠幅、上市/下降時間、周期/頻率等多種搜索條件，基于全硬件加速搜索算法，僅需1秒即可從海量波形中快速定位符合搜索條件的波形，自動標記使異常信號一覽無余。

6.分段存儲，52萬幀歷史波形記錄

對于偶發信號的波形統計分析，過去需要工程師蹲守在示波器前進行手動測試。分段存儲功能可對觸發的特定波形進行存儲、回放，波形幀數高可達52萬幀，解放工程師的工作。

7.FIR硬件實時濾波器

ZDS5000示波器內置FIR硬件實時濾波器，可在10Hz-200MHz范圍內任意調節示波器帶寬，準過濾特定頻點的噪聲與干擾信號，只呈現有效信號。

8.全的智能分析功能

ZDS5054Pro具備全的智能分析功能，可幫助工程師加快產品調試進度。
