UT523A智能接地電阻測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計，被廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

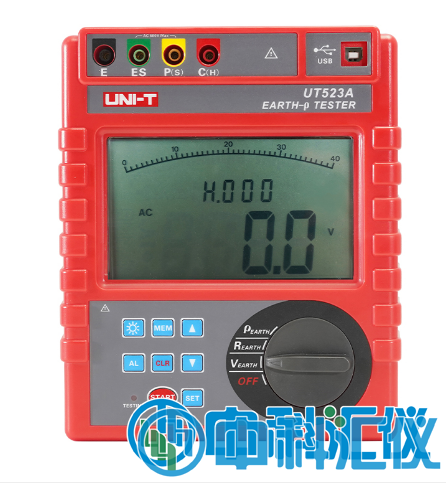

UT523A智能接地電阻測試儀產品簡介：
UT523A智能接地電阻測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，采 用數字及微處理技術，*密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響*小化，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。
UT523A智能接地電阻測試儀應用領域：
廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。
UT523A智能接地電阻測試儀產品特點：
4位超大LCD顯示，白屏背光，適合昏暗場所使用;接地電阻、土壤電阻率：約5秒/次
二線簡易測試接地電阻：不使用輔助接地棒，利用現有的接地電阻值*小的接地及作為輔助接地及輔助(如金屬管、消防栓、接地體、建筑物防雷接地)
三線法測試接地電阻
四線*密測量法，能消除被測地體、輔助接地棒、測試夾、儀表輸入接口表面之間的接觸電阻及連接線線阻對測量的影響
一鍵式測量，超量程指示;具有輔助接地電阻值測試功能
具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印
數據保持，測量數據保持在屏幕
測量次數5000次以上(短路測試，測一次，停30秒再測)
干擾信號指示，自動識別干擾信號
報警設置功能，測量值超過報警臨界值時“嘟--嘟--嘟--”報警提示
安規等級達CAT Ⅲ 300V、CAT IV 150V;污染等級2
測量中LED閃爍，LCD倒計數;帶進度棒圖，實時動態顯示測試進度;300組數據存儲
UT523A智能接地電阻測試儀技術參數：
測量功能 | 測量范圍 | 精 度 | 分辨力 |
接地電阻(R) | 0.00Ω～30.00Ω | ±2%rdg±3dgt | 0.01Ω |
30.0Ω～300.0Ω | ±2%rdg±3dgt | 0.1Ω | |
300Ω～3000Ω | ±2%rdg±3dgt | 1Ω | |
3.00kΩ～30.00kΩ | ±4%rdg±3dgt | 10Ω | |
土壤電阻率(ρ) | 0.00Ωm～99.99Ωm | (ρ=2πaRa:1 m～100m；π=3.14) | 0.01Ωm |
100.0Ωm～999.9Ωm | 0.1Ωm | ||
1000Ωm～9999Ωm | 1Ωm | ||
土壤電阻率(ρ) | 10.00kΩm～99.99kΩm | (ρ=2πaRa:1 m～100m；π=3.14) | 10Ωm |
100.0kΩm～999.9kΩm | 100Ωm | ||
1000kΩm～9000kΩm | 1kΩm | ||
接地電壓 | AC 0.0～600V | ±2%rdg±3dgt | 0.1V |
基準條件 | |||
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | ---- |
環境濕度 | 40%～60% | ＜80% | ---- |
存放溫濕度 | -20℃～60℃；70%rh以下 | ||
儀表工作電壓 | 9V±0.1V | 9V±1.5V | ---- |
輔助接地電阻值 | ＜100Ω | ＜30kΩ | rC、rP |
干擾電壓 | 無 | ＜20V | ---- |
干擾電流 | 無 | ＜2A | ---- |
測R時電及間距 | a＞5d | a＞5d | ---- |
測ρ時電及間距 | a＞20h | a＞20h | ---- |
測量方式 | *密4線、3線法測量、簡易2線測量接地電阻 | ||
測量方法 | 接地電阻：額定電流變及法，測量電流20mA Max | ||
土壤電阻率：四及法(溫納法) | |||
對地電壓：平均值整流(P(S)-ES接口間） | |||
測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC) | ||
短路測試電流 | AC 20mA max | ||
開路測試電壓 | AC 40V max | ||
測試電壓波形 | 正弦波 | ||
電及間距范圍 | 可設定1m～100m | ||
輔助接地測試 | 具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | ||
換擋 | 接地電阻：0.00Ω～30.00kΩ全自動換檔，土壤電阻率：0.00Ωm～9000kΩm全自動換檔 | ||
背 光 | 可控白屏背光，適合昏暗場所使用 | ||
顯示模式 | 4位超大LCD顯示，白屏背光 | ||
測量指示 | 測量中LED閃爍，LCD倒計數,進度棒圖指示 | ||
測量次數 | 5000次以上(短路測試，測1次，停30秒再測) | ||
線路電壓 | AC 600V以下測量 | ||
通訊接口 | 具有USB接口，軟件監控，存儲數據可以上傳電腦，保存打印 | ||
數據存儲 | 300組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 | ||
數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 | ||
數據查閱 | 查閱數據時“READ”符號指示 | ||
溢出顯示 | 超量程溢出時“OL”符號指示 | ||
干擾測試 | 自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示 | ||
報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示 | ||
電池電壓 | 當電池電壓降到約7.5V時，電池電壓低符號“ ”顯示，提醒更換電池 | ||
過載保護 | 測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒 | ||
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) | ||
耐 壓 | AC 3700V/rms(電路與外殼之間) | ||
電 源 | DC 9V (堿性干電池 LR14 1.5V 6節 ，連續待機300小時) | ||
LCD尺寸 | 128mm×75mm | ||
LCD顯示域 | 124mm×67mm | ||
機身尺寸 | 高寬厚：212mm×175mm×76mm | ||
機身重量 | 儀表：950g 測試線：1560g 輔助接地棒：935g(4根) | ||

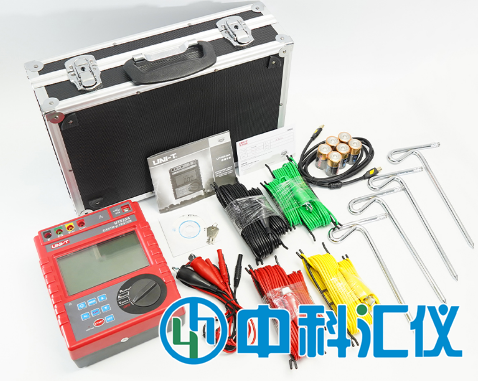

標準配件 | 輔助接地棒、標準測試線、簡易測試線、堿性干電池、監控軟件光盤、USB通訊線 | ||
標準包裝 | 用戶手冊、保修卡、儀表箱 | ||
