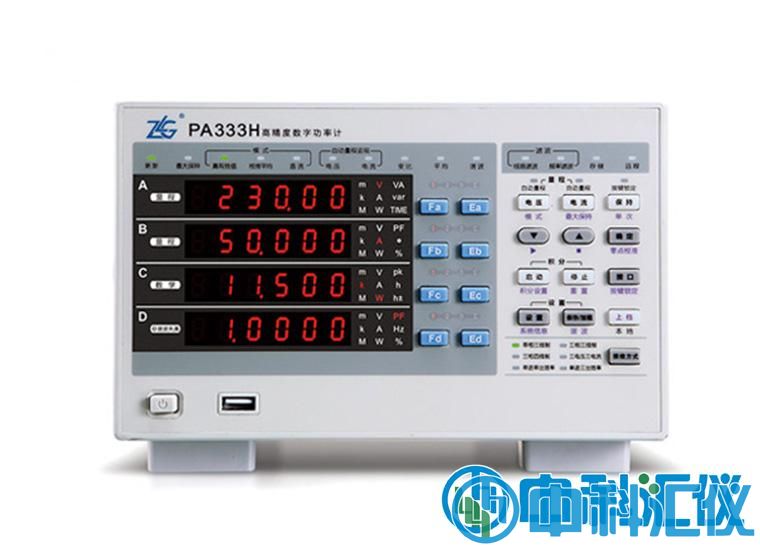

PA333H數字功率計是一種基礎的電參數測量儀器
PA333H數字功率計產品特點:
主要用于光伏、家電、電源、電機等行業的產線測試環節
具有高精度、易集成、高性價比的產品特性。
PA333H功率計配備三通道1500V/50A功率板卡,具備0.1%高精度與300KHz高帶寬。在需要對1500V高壓信號、50A內電流信號或高頻信號測試時有更好的表現,如新能源發電行業、變頻器電機行業、電源行業等。
| 通道數 | 三通道 | 電壓量程 | 15V、30V、60V、150V、300V、600V、1000V、1500V |
| 基本功率精度 | 0.1% | 直接輸入電流量程 | 1A、2A、**、10A、20A、50A |
| 輸入帶寬 | DC,0.1Hz-300kHz | 外部傳感器輸入量程 | 100mV、200mV、400mV、1V、2V、5V、10V |
| 采樣率 | 200KS/s | *大連續共模電壓 | 1000Vrms,CAT II |
| 數據更新周期 | 100ms,250ms,500ms,1s,2s,5s,10s,20s,自動 | 積分測量及積分模式下的自動量程 | 支持 |
| 諧波測量 | 標配、IEC61000-4-7 | A/D轉換器 | 電壓與電流同時轉換,分辨率:16位,*大轉換率:5μs |
| THD運算的分析次數 | 1-50次 | 通信接口 | 標配GPIB、LAN、RS-232、USB-Host、USB-Device |

PA系列數字功率計產品參數:
| 型號 | PA333H | PA323H | PA323 | PA310H | PA310 |
|---|---|---|---|---|---|
| 輸入通道 | 三通道 | 三通道 | 三通道 | 單通道 | 單通道 |
| 基本精度 | 0.1%讀數+0.05%量程 | ||||
| 輸入帶寬 | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz | DC,0.1Hz-100kHz | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz |
| 采樣率 | 200KS/s | 200KS/s | 200KS/s | 500KS/s | 500KS/s |
| 數據更新周期 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 |
| 諧波分析次數 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | 1-50次 |
| 電壓量程 | 15V,30V,60V,150V, 300V,600V,1000V | 15V,30V,60V,150V, 300V,600V,1000V | 15V,30V,60V,150V, 300V,600V | 15V,30V,60V,150V, 300V,600V,1000V | 15V,30V,60V,150V, 300V,600V |
| 電流量程 | 1A,2A,**, 10A,20A,50A | 100mA,200mA, 0.**,1A,2A,** | 0.**,1A,2A, **,10A,20A | 1A,2A,**, 10A,20A,50A | 5mA,10mA,20mA, 50mA,100mA,200mA, 0.**,1A,2A, **,10A,20A |
| 外部傳感器輸入 | 100mV,200mV,400mV, 1V,2V,5V,10V | 100mV,200mV,500mV, 1V,2V,2.5V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V | 100mV,200mV,400mV, 1V,2V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V |
| 通信接口 | 標配GPIB(符合IEEE488.2),LAN,RS-232,USB-Host,USB Device | ||||
| 線路濾波器 | 支持OFF/ON,截止頻率5.5kHz | 支持OFF/ON,截止頻率5.5kHz | 支持OFF/ON,截止頻率5.5kHz | 支持OFF/ON,截止頻率500Hz-200KHz可調 | 支持OFF/ON,截止頻率500Hz-200KHz可調 |
| 頻率濾波器 | 500Hz | 500Hz | 500Hz | 500Hz | 500Hz |
| 工作環境 | 全精度 5℃ ~40℃,20% R.H.~80%R.H.,無結露 | 全精度 5℃ ~40℃,20% R.H.~80%R.H.,無結露 | 全精度 5℃ ~40℃,20% R.H.~80%R.H.,無結露 | 全精度 5℃ ~40℃,20% R.H.~80%R.H.,無結露 | 全精度 5℃ ~40℃,20% R.H.~80%R.H.,無結露 |
| 存儲溫度 | -25℃ ~60℃,20% R.H.~80%R.H.,無結露 | -25℃ ~60℃,20% R.H.~80%R.H.,無結露 | -25℃ ~60℃,20% R.H.~80%R.H.,無結露 | -25℃ ~60℃,20% R.H.~80%R.H.,無結露 | -25℃ ~60℃,20% R.H.~80%R.H.,無結露 |
| *大功耗 | 70VA | 70VA | 70VA | 70VA | 70VA |
| 額定電源頻率 | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz | 50/60Hz |
| 預熱時間 | ≥ 30 分鐘 | ≥ 30 分鐘 | ≥ 30 分鐘 | ≥ 30 分鐘 | ≥ 30 分鐘 |
| A/D轉換器 | 電壓與電流同時轉換,分辨率:16位,*大轉換率:5μs | 電壓與電流同時轉換,分辨率:16位,*大轉換率:5μs | 電壓與電流同時轉換,分辨率:16位,*大轉換率:5μs | 電壓與電流同時轉換,分辨率:16位,*大轉換率:2μs | 電壓與電流同時轉換,分辨率:16位,*大轉換率:2μs |
