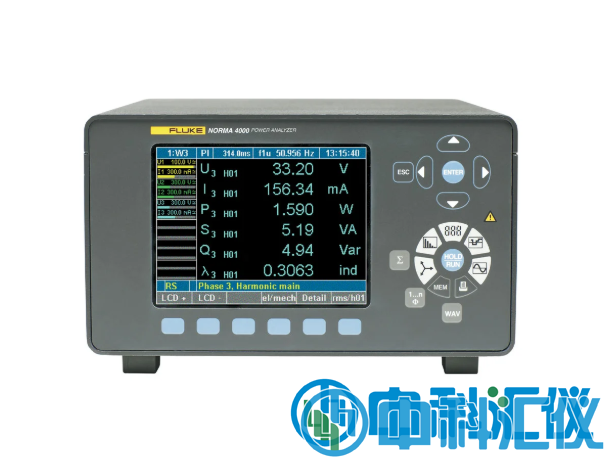

美國Fluke NORMA 4000高精度功率分析儀性價比高，適合于現場測試，是電力電子測試和開發領域可靠的高準確度測量工具。
美國Fluke NORMA 4000高精度功率分析儀產品簡介：
福祿克Norma功率計|功率分析儀：電力電子測試和開發領域可靠的高準確度測量工具
結構緊湊的 Fluke Norma 系列功率檢測分析儀/功率計提供了新的測量技術來幫助從事馬達、逆變器、照明、電源、變壓器和汽車零件開發和測試的工程師，使其產品生產率更高。
Fluke Norma 系列功率檢測分析儀/功率計采用了高帶寬架構，能夠精度測量單相或三相電流和電壓、諧波分析、快速傅里葉變換(FFT)分析，以及計算功率和其它計算值。
該功率檢測儀/功率計系列包括 Fluke Norma 4000 三相電能分析儀和 Fluke Norma 5000 六相功率檢測分析儀/功率計。這些堅固、高*密度的功率檢測分析儀/功率計具有良好的性價比，無論是現場使用，還是作為實驗室或試驗臺上的臺式儀器，都非常方便、可靠。
美國Fluke NORMA 4000高精度功率分析儀主要特性：
Fluke Norma 4000功率檢測分析儀/功率計:非常適合于現場測試，以無可比擬的性價比提供了方便、直觀的操作方式。其特性包括: 1～3 個功率模塊，5.7″/144 mm 彩色顯示屏，諧波分析、FFT 分析、示波器模式、矢量圖、記錄儀功能，F(xiàn)luke NormaView PC 軟件，以及 4 MB RAM 數據存儲器。
美國Fluke NORMA 4000高精度功率分析儀產品應用：
電動馬達和逆變驅動系統功率檢測分析–功率計通過詳盡地頻譜分析和動態扭矩計算，可準確測量由逆變器引起的開關損耗，并且能夠更全的評估高頻下的扭矩瞬態和諧波。
逆變器驅動系統功率檢測分析–功率計可同時測量相同事件窗口內*有的電氣和機械功率參數，使用戶能夠觀察一個部件對另一部件的影響，或其對整個系統的影響。
照明系統功率檢測分析 - 功率計高達 10 MHz 的帶寬，以及高達 1 MHz 的高采樣率，可詳盡分析整流器輸出信號。分流器技術能夠在非常高的頻率下進行功率檢測。同時，測量輸入和輸出功率的功能提供了整流器損耗計算能力。
變壓器功率檢測分析–功率計同步測量6相功率，即使在非常小的功率因數下，亦可以計算出高準確度大功率變壓器的效率和損耗，還能夠同步測量多相變壓器線圈的電阻。
汽車功率檢測分析–功率計同步測量電氣輸入和機械輸出，能夠提供關于個體零件以及整個驅動系統的效率和損耗的數據。
美國Fluke NORMA 4000高精度功率分析儀技術參數：
通用技術規格 | |
相數 | 1 至 3 |
重量 | 約 5 kg (11 lb) |
尺寸 | 150 x 237 x 315 mm |
5.9 x 9.3 x 12.4 in | |
內置打印機 | 無 |
顯示屏 | 彩色，5.7 in / 144 mm - 320 x 240 像素 |
用戶可選的背光照明和對比度 | |
帶寬 | 直流*大 3 MHz 或直流*大 10 MHz，取決于輸入模塊 |
基本精度 | 0.2%、0.1% 或 0.03%，取決于輸入模塊 |
采樣率 | 0.33 MHz 或 1 MHz，取決于輸入模塊 |
電壓輸入范圍 | 0.3 V 至 1000 V |
電流輸入范圍 （直接輸入，不使用分流器） | 0.03 mA 或 20 A，取決于輸入模塊 |
配置存儲器 | 4 MB |
設置存儲器 | 0.5 MB |
快速傅里葉變換 (FFT) | 高至 40 次諧波 |
RS-232/USB 接口 | 標準鏡頭 |
PI1 處理接口（8 個模擬/脈沖輸入和 4 個模式輸出） | 可選 |
IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s) | 可選 |
Fluke NormaView PC 軟件（用于數據下載、分析和編寫報告) | 標準鏡頭 |
基本功能 | |
快速傅里葉變換 (FFT) | 計算諧波并以圖形標識。*多可同時顯示 3 個諧波頻譜。 |
被測值：每相 U、I 和 P。 | |
階次：1 次至 40 次諧波，*大半采樣頻率 | |
數字示波器 (DSO) | 同時顯示多達 3 個測量值（采樣值）。快速查看波形和失真。 |
積分功能（能量） | 同時顯示多達 6 個可配置數字值。開始/停止條件和正/負向選項。 |
矢量顯示 | 可顯示 HO1 多達 6 路信號的矢量圖?？煞奖銣y試儀器的正確連接，以及快速查看每路信號的相位角。 |
記錄器 | 顯示一定時間段內的平均值，進行趨勢分析。 |
RAM 數據存儲 | 儲存采樣值和平均值；開始/停止條件設置。 |
大約 4MB 可用于儲存測量值。 | |
配置 | 將分析儀設置為以所需的格式測量并顯示數據。 |
環境條件 | |
工作溫度范圍 | 5 °C 至 35 °C（41 °F 至 95 °F） |
存放溫度范圍 | -20 °C 至 50 °C（-4 °F 至 122 °F） |
外殼材料 | Fluke Norma 功率分析儀結構非常緊湊，并采用實心金屬外殼，滿足苛刻的 EMC 要求。 |
氣候等級 | KYG DIN 40040，*大85% 相對濕度，無凝結。 |
電源 | 85 V AC 至 264 V 交流，50 Hz 至 60 Hz，直流 100 至 260 V，約40 VA 帶開關的歐式插頭?？商峁┫嗤吞柕碾娏鹘泳€柱。 |
測量輸入 | *全插孔，4 mm，每路輸入 2 個。外部分流器通過 BNC 插座連接。 |
操作 | 薄膜鍵，帶光標、功能鍵和指令功能。 |
連接 | 三相分析儀的后面板 |
美國Fluke NORMA 4000高精度功率分析儀配置清單：
電源電纜
5.7英寸/144毫米彩色顯示屏
RS232/USB接口，用于數據下載
三個電源相位的空間和選項
Fluke NormalView PC軟件
用戶手冊
測試證書
校準值
