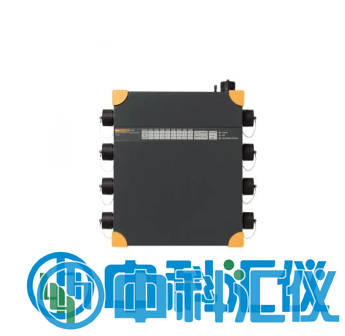

美國Fluke 1760TR三相電能質量記錄儀即插即用，完全符合A級要求，適合高的電能質量分析和統一標準測試。
美國Fluke 1760TR三相電能質量記錄儀產品簡介：
符合電能質量測試嚴格的A級標準
Fluke 1760TR三相電能質量記錄儀完全符合 IEC 61000-4-30 A級標準，非常適合高的電能質量分析和統一標準測試。此電能質量監視工具設計用于在中低壓電網中分析公益事業和工業的配電系統，允許用戶靈活自定義閾值、算法和測量選項。1760電能記錄儀可以捕獲用戶所選參數的詳細資料。
提供四種 Fluke 1760型號：
產品功能 | Fluke 1760 基本型號 | Fluke 1760TR 基本型號 | Fluke 1760 | Fluke 1760TR |
符合 EN50160 標準的電能質量統計 | ? | ? | ? | ? |
電壓事件列表（電壓驟降、驟升和中斷） | ? | ? | ? | ? |
不間斷記錄: | ||||
電壓 | ? | ? | ? | ? |
電流 | ? | ? | ? | ? |
電能 P、Q、S | ? | ? | ? | ? |
功率系數 | ? | ? | ? | ? |
kWh | ? | ? | ? | ? |
閃變 | ? | ? | ? | ? |
失衡 | ? | ? | ? | ? |
頻率 | ? | ? | ? | ? |
電壓、電流諧波（可達 50th）/間諧波 | ? | ? | ? | ? |
THD | ? | ? | ? | ? |
電源信號 | ? | ? | ? | ? |
觸發記錄 | ? | ? | ? | ? |
聯機模式（示波器、瞬態和事件） | ? | ? | ? | ? |
高達 10 MHz 的快速瞬態分析 | ? | ? | ||
4, 600V 電壓探針 | ? | ? | ||
4 個雙量程靈活電流探針 (1000 A / 200 A ac) | ? | ? | ||
GPS 時間同步接收器 | ? | ? | ||
存儲器 | 2 GB 閃存 | |||
美國Fluke 1760TR三相電能質量記錄儀主要特性：
完全符合A級要求：根據嚴格的IEC 61000-4-30 A 級國際標準執行測試
GPS時間同步：準確地將數據與其它工具生成的事件或數據集關聯在一起
靈活且允許更全的配置的閾值和刻度系數：用戶可以定義詳細的干擾檢測和記錄標準來找出特定問題。
不間斷電源(保持 40 分鐘)：不會錯過任何重要的事件 - 甚至?xí)涗浿袛嗪屯Ｖ惯\(yùn)行事件的發生及結束，從而有助于確定問題根源
10 MHz，6000 Vpk 波形捕獲：甚至可以捕獲*短事件的詳圖
2 GB 數據存儲器：可對眾多的電能參數進行長期、詳細的同步記錄
隨附全套的軟件：在聯機模式下提供趨勢圖，用于故障根源分析、統計匯總、書面報告和實時數據監測。
即插即用：允許使用自動傳感器檢測功能進行快速設置;傳感器由記錄儀供電，無需電池
結實耐用的現場設計：無旋轉組件的絕緣殼體及堅固設計幾乎可在任何條件下進行可靠的現場測試。
美國Fluke 1760TR三相電能質量記錄儀產品應用：
詳細的干擾分析 – 執行快速瞬態分析，找出設備故障的根源，以便將來進行改進和預防維護。 快速瞬態選項及 6000 V 量程，使之可以捕獲非常短暫的脈沖(例如，雷擊)。
符合 A 級服務質量要求 – 驗證進線口處的電能質量。 憑借 A 級標準認證，F(xiàn)luke 1760 允許各種嚴格的驗證。
多個位置處的事件相關性 – 利用 GPS 時間同步功能，用戶可以快速檢測出首先出現故障的位置(設施內部或外部)。
電氣隔離和直流電耦合 – 允許對不同的電能系統進行更全的測量。 例如，通過同步記錄電池電壓和功率輸出來解決 UPS 系統的故障。
電能質量和電力負載分析 – 安裝之前評估基本電能質量，確保符合關鍵系統的要求;以及在增加負載前驗證電力系統的容量。
美國Fluke 1760TR三相電能質量記錄儀技術參數：
一般數據 | ||
固有不確定度 | 請參閱參考條件，提供兩年保證 | |
質量體系 | 根據 ISO 9001: 2000 開發、制造 | |
環境條件 | 操作溫度量程 | 0 °C 至 +50 °C；32 °F 至 +122 °F |
工作溫度范圍 | -20 °C 至 +50 °C；-4 °F 至 +122 °F | |
存儲溫度范圍 | 20 °C 至 +60 °C；-4 °F 至 140 °F | |
參考溫度 | 23 °C ±2 K；74 °F ±2 K | |
氣候等級 | B2 (IEC 654-1)，-20°C 至 +50°C；-4°F 至 +122°F | |
*大工作海拔 | 2000 m：*大600 V CAT IV1，電源：300 V CAT III 5000 m：*大 600 V CAT III1，電源：300 V CAT II | |
1. 視傳感器而定 | ||
參考條件 | 環境溫度 | 23 °C ±2 K；74 °F ±2 K |
電源 | 230 V ±10% | |
電源頻率 | 50 Hz / 60 Hz | |
信號 | 標明的標稱輸入電壓 Udin | |
平均 | 10 分鐘間隔 | |
外殼 | 絕緣、堅固塑料外殼 | |
電磁兼容性 (EMC) | 輻射標準 | A 類，符合 IEC/EN 61326-1 標準 |
抗擾性 | IEC/EN 61326-1 | |
電源 | 量程 | 交流：83 V 至 264 V，45 至 65 Hz |
直流：100 V 至 375 V | ||
*全等級 | IEC/EN 61010-1 第 2 版 | |
300 V CAT III | ||
功耗 | 鎳氫，7.2 V，2.7 小時 | |
電池組 | 如果電源出現故障，內置電池可繼續供電多達 40 分鐘。之后，或在電池耗盡的情況下，F(xiàn)luke 1760 關閉；電源電壓恢復后，可以使用先前新的設置繼續進行測量。用戶可以自行更換電池。 | |
顯示屏 | Fluke 1760 配有指示以下各項狀態的 LED 指示燈：8 個通道、相序、電源（電源或蓄電池）、內存使用、時間同步和數據傳輸。 | |
電源指示燈 | · 長亮：電源正常供電。 · 熄滅：在電源出現故障時通過內部蓄電池供電。 | |
每個通道的 3 色指示燈用于表示 | · 過載狀態 · 欠載狀態 | |
數據存儲器 | 2 GB 閃存 | |
內存模式 | 線性 | |
接口 | 以太網 (100MB/s)，兼容 Windows? XP、7 和 8、RS 232，外部調制解調器（通過 RS 232） | |
RS 232 的波特率 | 9600 波特至 115K 波特 | |
尺寸（高x寬x深） | 325 x 300 x 65 mm；2.8 x 11.8 x 2.6 in | |
重量 | 約4.9 kg；10.8 lbs. （無配件） | |
保修期 | 2 年 | |
校準時間間隔 | 對于 A 類建議 1 年，其他 2 年 | |
美國Fluke 1760TR三相電能質量記錄儀配置清單：
內置閃存2GB
包含在光盤中的PQ分析軟件
用于網絡連接的以太網電纜(1)
用于直接連接 PC 的交聯以太網電纜(1)
電源電纜(1)
操作手冊
便攜包
高達10MHz 的快速瞬態分析
4個電壓探針(600 V，用于國際設定;1000V，用于美國設定)
4個電流探針(雙量程靈活電流探針 1000A/200A AC)
GPS時間同步接收器
