英國IE EN 462-5雙絲像質計可用于建立和監測放射(實時)系統的性能，隨著承壓設備無損檢測 X射線數字成像標準NB/T47013.11的出臺，X射線無損探傷領域，雙絲像質計(雙線型像質計)的使用將更加廣泛。
英國IE EN 462-5雙絲像質計產品簡介：

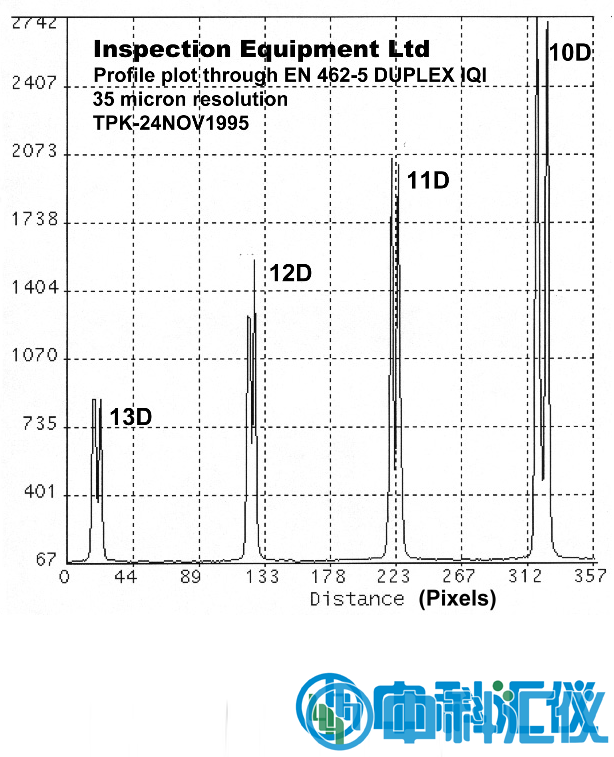

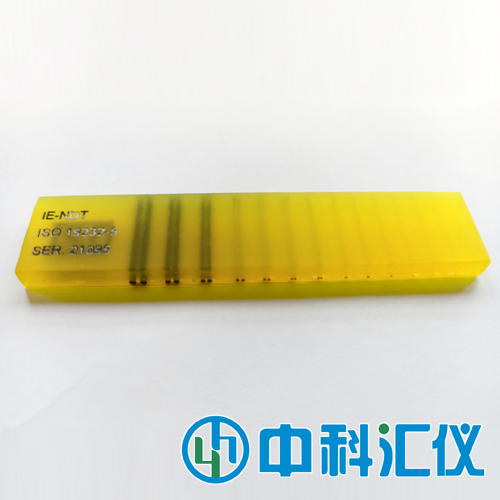

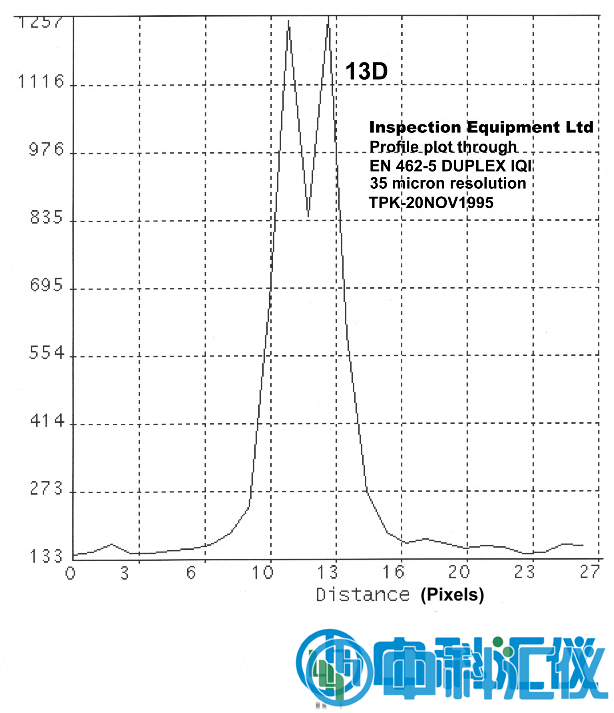

對于測量圖像不清晰度，英國IE EN 462-5像質計，EN 462-5雙絲像質計是一種特別有用的工具，可用于建立和監測放射(實時)系統的性能。CEN 標準 EN 13068 在某些情況下強制使用。IQI 由嵌入硬塑料中的 13 對線組成。鉑絲和鎢絲的間距正好與每對的直徑相對應。不清晰程度由可見的線對數表示。隨著不清晰度的增加，線合并形成單個圖像。每個 IQI都刻有序列號，并在存儲盒中隨附符合性聲明和說明。
EN 462-5 型號是舊 BS 3971 型號 IIIA 的準確替代品，其本身與 CERL B 相同。這是 EN 462系列中僅有的雙工 IQI 型號。
提供單獨的符合性和校準證書。
隨著承壓設備無損檢測 X射線數字成像標準NB/T47013.11的出臺，X射線無損探傷領域，雙絲像質計(雙線型像質計)的使用將更加廣泛。
標頭標志 END (此標志表示已提交技術委員會CEN/TC 138 批準)
EN 462-5 Duplex IQI
IQI-EN462-5
英國IE EN 462-5雙絲像質計技術參數：
編號 | 材料 | 分辨率 | 絲線直徑和距離，mm |
13D | 鉑 | 0.10 | 0.050 |
12D | 鉑 | 0.13 | 0.063 |
11D | 鉑 | 0.16 | 0.080 |
10D | 鉑 | 0.20 | 0.100 |
9D | 鉑 | 0.26 | 0.130 |
8D | 鉑 | 0.32 | 0.160 |
7D | 鉑 | 0.40 | 0.200 |
6D | 鉑 | 0.50 | 0.250 |
5D | 鉑 | 0.64 | 0.320 |
4D | 鉑 | 0.80 | 0.400 |
3D | 鎢 | 1.00 | 0.500 |
2D | 鎢 | 1.26 | 0.630 |
1D | 鎢 | 1.60 | 0.800 |
