德國Aaronia(安諾尼) Spectran V6_ RSA系列實時頻譜儀適用EMC測量、干擾查找、微波測量、無線網絡測量，適合在現場進行測量，但也可以在實驗室中使用。

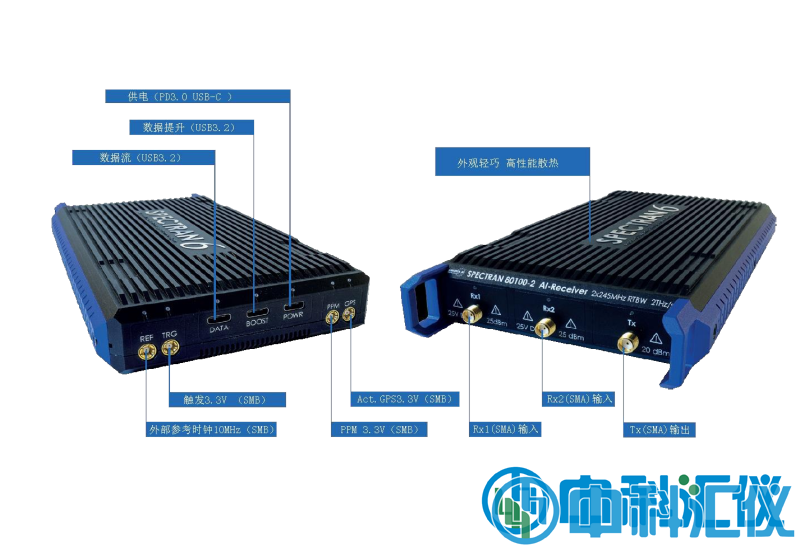

德國Aaronia(安諾尼) Spectran V6_ RSA系列實時頻譜儀產品簡介：
1、快速，緊湊和強大
Aaronia推出了SPECTRAN?V6 X，高性能實時頻譜分析儀和監測接收機，旨在捕獲短的信號傳輸。 其掃描速度和記錄時間好。V6 實時頻譜監測接收機可在 5ms 時間內掃描 6GHz 頻譜帶寬，使其成為高速 USB 頻譜分析儀的標桿。
2、緊湊輕巧
V6 實時頻譜監測接收機的重量僅為 850 g，非常適合在現場進行測量，但也可以在實驗室中使用。隨機 的 PC 分析軟件 RTSA-Suite PRO 將 V6 X 轉變?yōu)楣δ荦R全的臺式頻譜分析儀。V6 X 幾乎為*有的測試應用提供了解決方案。
3、適用射頻測量
V6 實時頻譜分析儀使您能夠應對任何挑戰。無論是用于頻譜監視，RF 和微波測量，干擾查找， EMC 測試還是WiFi 和無線網絡測量，SPECTRAN?V6 都是進行可靠，快速測量的理想頻譜分析儀。
4、品質保證
SPECTRAN?V6 頻譜分析儀和矢量信號發生器在德國開發和組裝，可確保達到高質量標準。

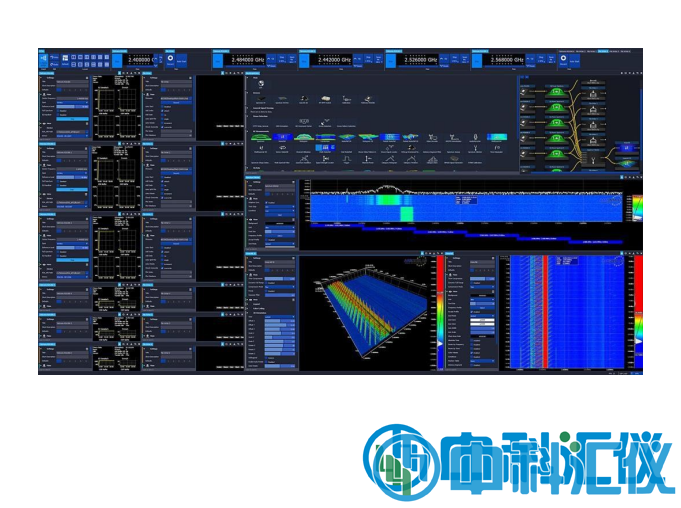

RTSA-Suite功能強大的實時分析軟件
布局：方便配置的可移動模塊式
2D/3D 多頻譜分析：各種無線信號解調分析譜圖
2D/3D IQ 流和解調：DECT / IQ 信號 / 3D IQ 顯示 / DAB IQ 解調頻譜監測：多板塊多頻譜監測
德國Aaronia(安諾尼) Spectran V6_ RSA系列實時頻譜儀產品特點：
10MHz 至 6GHz 射頻范圍
適用EMC 測量、干擾查找、微波測量、無線網絡測量…
雙USB3.2 真I/Q 數據傳輸高達 784MBytes/s
5ms 時間內高速掃描 6GHz 帶寬(1T/s)
80MHz 雙瞬時接收帶寬(2*200MHz)
I/Q 矢量信號發生器帶寬高達 120MHz(無間隙流)
97ns 基于 FFT 的POI(100%捕獲率)
10ns 基于 I/Q 的POI(100%捕獲率)
16bit 2GSPS ADC 高動態范圍
500MSPS 采樣率(16bit 雙 256MSPS I/Q 數據)
FPGA：930GMAC/S
FFT 速率：9.6 120 Million FFTs/s(1.2 120 Million FFTs/s)
緊湊輕巧，占用非常小的桌面，方便堆疊
免費功能強大的 RTSA-Suite PRO 頻譜分析軟件
重僅850g
德國Aaronia(安諾尼) Spectran V6_ RSA系列實時頻譜儀技術參數：
型號 | 實時帶寬 | 掃描 | I/Os |
RSA250X | 80MHz / opt. 120MHz | 300/440 GHz/s | 1 Rx |
RSA500X | 80MHz / opt.120MHz | 300/440 GHz/s | 1 Rx & 1 Tx |
RSA2000X | 160MHz/opt.2*245MHz | 730/1100GHZ/s | 2 Rx & 1 Tx |
**有型號均提供OEM版本, 減少尺寸和重量 | |||
選件 | 描述 |
超低噪音 前置放大器 | 20dB 超低噪音前置放大器 @ V6-RSA2000X |
OCXO時基 | 5ppb，*高抗振性（±0.1ppb/g） |
內置GPS | 含誘騙檢測和帶有SMB 電纜的有源 GPS 天線 |
參數 | 描述 | 參數 | 描述 |
頻率范圍 | 10MHz-6GHz
| 軌跡線 | 超 20 （如 ACT,AVG,MAX,MIN,QPEAK） |
實時帶寬 @ 輸入 | 80MHz（245MHz I/Q 速率） | 測量模式 | IQ、功率、頻率 |
實時帶寬 @ 輸出 | 120MHz I/Q 播放流 | 觸發 | 光標、測量、密度 |
POI | 97ns（FFT）,10ns（I/Q） | ADC | 雙 2GSPS 16Bit |
*大功率 @ 輸入 | +23 dBm | DAC | 2GSPS 14Bit |
*大功率 @ 輸出 | +3dBm | GPS 同步 | 數據包±10ns 時間戳 |
顯示平均電平噪音 （前置放大器開） | -172dBm/Hz @ 典 型 | GPS | GPS/QZSS, GLONASS, BeiDou and Galileo |
幅度精度 | ± 0.5dB @典型 （FIR 濾波補償） | RF 接口 | SMA、SMB @ 50Ω |
USB 帶寬 | 高達 784MB/s PC 傳輸 | FPGA | XC7A200T-2 |
頻率參考精度 | 0.5ppm （5ppb,OCXO 選件） | DSP 處理 | 930 GMACs |
RBW | 62mHz – 200MHz | SDRAM | 2GB |
測量單位 | 超過 20 個（如：dBm、dBuV、V/m、 A/m、W/m2、dBuV/m、W/cm2） | 外部頻率 參考輸入 | 10MHz 3.5VRMS，50Ω，SMB 接 口 @ 典 型 |
檢波方式 | Min,Max,AVG,Peak,Qpeak（開發中..） | 工作溫度范圍 | -40℃ ~ +60℃ |
衰減器 | 36dB @ 0.5dB 步進 | 尺寸 | 210*115*29mm |
功耗 | 15W | 重量 | 850g |
校準間隔 | 2 年 | 供電 | USB 3.0 |
