磁通計FL-4是用于測定磁體系統或單個磁體的磁通量Φ(Phi)的測量裝置。帶有峰值存儲器、比較器和ji限值接口。

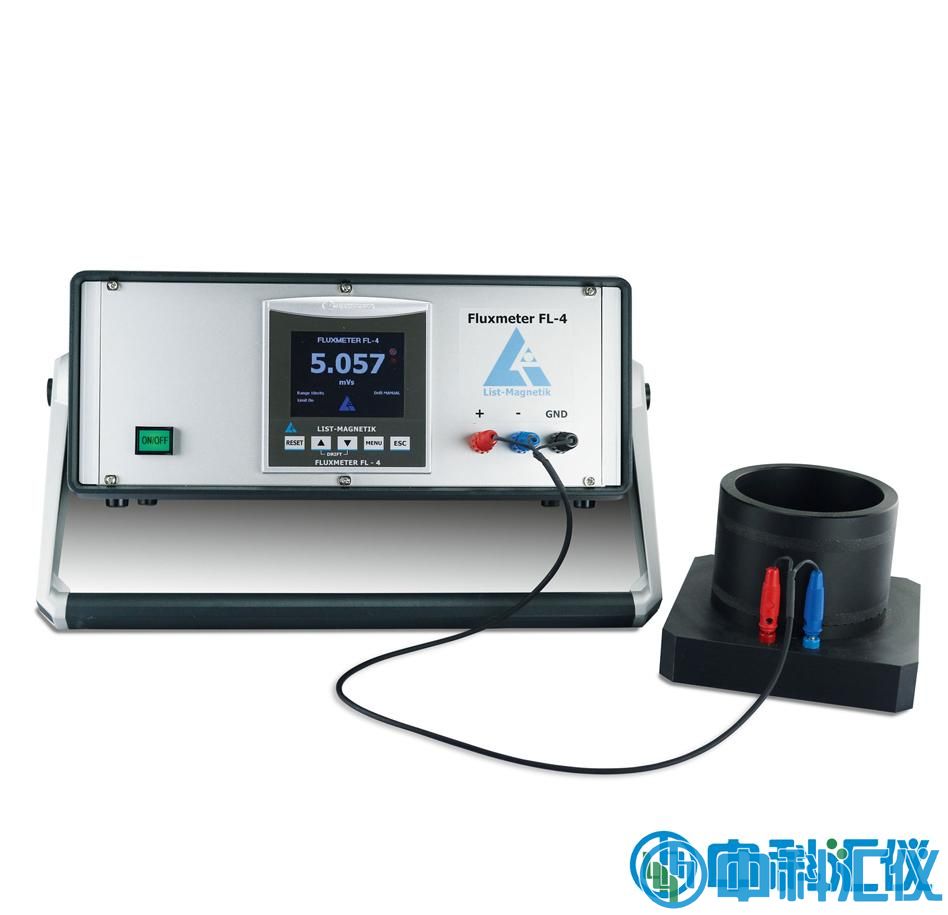

德國LIST Fluxmeter FL-4磁通磁場測量?jī)x產品簡介：
磁通計FL-4是用于測定磁體系統或單個磁體的磁通量Φ(Phi)的測量裝置。帶有峰值存儲器、比較器和ji限值接口。
對于永磁體或磁系統的檢查，關鍵問題是磁體的質量，以及磁體的磁化強度。
用普通的磁場測量裝置測量磁場強度只能在某些點上進行，而沒有不考慮磁鐵的體積。這項任務是由磁通計FL-4完成的。
借助于LIST的矩線圈HM-1，可以非常準確地確定永磁體的磁通量，
除了亥姆霍茲力矩線圈HM-1外，*有類型的線圈或線圈探頭都可以連接到該裝置上，從而可以計算已知匝區的磁通密度B。
磁通計FL-4的輸入電阻很高，為33 kΩ，因此即使內部電阻很高，連接任何線圈探頭時的測量誤差也會消除。
磁通計FL-4的特點是靈敏度很高，漂移很小。一種新開發的自動漂移校正裝置，可在測量非常小的流量值時自動校正溫度等干擾。
內置峰值存儲器有助于確定磁鐵系統的大值。
對于評估，可以輸入2個ji限值(上限/下限)。當這些目標值被超差時，將設置一個外部24伏信號輸出，并將其可視化顯示。
內置在線測量可選地通過USB接口將當前測量值發送到PC。
磁通計FL-4不僅可用于測量永磁體的磁通量，還可用于磁性產品的質量控制和分類。它的多功能性在生產和實驗室都很有用。
德國LIST Fluxmeter FL-4磁通磁場測量?jī)x技術參數：
Fluxmeter FL-4技術參數 | |
Measuring unit: 測量單位 | Vs (volt second, corresponds to the SI unit Wb / Weber) Vs（伏特秒，對應于國際單位Wb/韋伯） |
Measuring ranges: 測量范圍 | 0-10 mVs, 0-100 mVs switchable 0-10 mVs，0-100 mVs可切換 |
Accuracy: 精度 | 2% |
Resolution: 分辨率 | 0.001 mVs |
Drift: 漂移 | less than 0.005 mVs / min. |
Automatic drift: 自動漂移 | less than 0.002 mVs / min. |
Display: 顯示 | graphical PLC operator terminal with menu navigation and display of measured values 帶菜單導航和測量值顯示的圖形PLC操作終端 |
Multilingual menu navigation: 多語言 | German / English |
Interfaces: 接口 | USB 2.0 for communication with PC, 24V analog signal interface for process control USB 2.0用于與PC機通信，24伏模擬信號接口用于過程控制 |
線圈HM-1 | |
內徑 | 77mm |
高度 | 90mm |
